Σύνταξη Μελετών
SDBox Design Software - Οδηγός σύνταξης Τοπογραφικού και Αρχιτεκτονικών Αποτυπώσεων
Αυτό το εγχειρίδιο παρέχει ολοκληρωμένες οδηγίες για τη σύνταξη Τοπογραφικών διαγραμμάτων και Αρχιτεκτονικών Αποτυπώσεων (Κάτοψης, Τομής, Όψης) με το λογισμικό SDBOX. Περιλαμβάνει βήμα-βήμα οδηγίες, παραδείγματα και ρυθμίσεις για βέλτιστα αποτελέσματα.
ΑΠΟΤΥΠΩΣΕΙΣ:
Παρέχονται όλα τα εργαλεία για την πλήρη σύνταξη Τοπογραφικού και σχεδίων αποτύπωσης Κτιρίων. Η διαδικασία παρουσιάζεται αναλυτικά στους παρακάτω οδηγούς.
Από την έκδοση 3.00 έχουν προστεθεί νέα εργαλεία κατασκευής τριγώνων (DTM) και ισοϋψών.
Σημ.: Τα πενάκια, (αρχεία *.ctb) που συνοδεύουν την εφαρμογή, είναι έτσι διαμορφωμένα ώστε τα τελικά εκτυπωμένα σχέδια να είναι υψηλών προδιαγραφών ευκρίνειας και ανάδειξης.
Οδηγίες για σύνταξη Τοπογραφικού
Ολοκληρωμένος οδηγός για τη δημιουργία Τοπογραφικών διαγραμμάτων με το SDBOX.
Αναλυτικές οδηγίες σύνταξης Τοπογραφικού
Οδηγός βήμα-βήμα για σύνταξη Διαγράμματος με το SDBOX
Εικόνες παραδειγμάτων:
Παραδείγματα Τοπογραφικών διαγραμμάτων - Κάντε κλικ στις εικόνες για λεπτομέρειες
^ Αρχή σελίδαςΟδηγίες για σύνταξη Κάτοψης Αρχιτεκτονικής Αποτύπωσης
Οδηγός για τη σύνταξη αρχιτεκτονικών κατόψεων με όλα τα απαραίτητα στοιχεία και συμβολισμούς.
Αναλυτικές οδηγίες σύνταξης Κάτοψης
Οδηγός βήμα-βήμα για σύνταξη Κάτοψης με το SDBOX
Επεξήγηση των Layer και παράδειγμα σχεδίου Κάτοψης
Δείγματα κατόψεων:

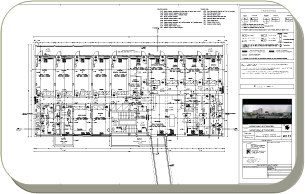

Παραδείγματα Αρχιτεκτονικών Κατόψεων - Κάντε κλικ στις εικόνες για λεπτομέρειες
^ Αρχή σελίδαςΟδηγίες για σύνταξη Τομής Αρχιτεκτονικής Αποτύπωσης
Οδηγός για τη σύνταξη αρχιτεκτονικών τομών με λεπτομερή αναλυτικά στοιχεία.
Αναλυτικές οδηγίες σύνταξης Τομής
Οδηγός βήμα-βήμα για σύνταξη Τομής με το SDBOX
Επεξήγηση των Layer και παράδειγμα σχεδίου Τομής
Δείγματα τομών:
Παραδείγματα Αρχιτεκτονικών Τομών - Κάντε κλικ στις εικόνες για λεπτομέρειες
^ Αρχή σελίδαςΟδηγίες για σύνταξη Όψης Αρχιτεκτονικής Αποτύπωσης
Οδηγός για τη σύνταξη αρχιτεκτονικών όψεων με προσοχή στις λεπτομέρειες και τα υλικά.
Αναλυτικές οδηγίες σύνταξης Όψης
Οδηγός βήμα-βήμα για σύνταξη Όψης με το SDBOX
Επεξήγηση των Layer και παράδειγμα σχεδίου Όψης
Δείγματα όψεων:
Παραδείγματα Αρχιτεκτονικών Οψών - Κάντε κλικ στις εικόνες για λεπτομέρειες
^ Αρχή σελίδαςΟρισμός μεγεθών default ή minimum 50100SCALE
Ρύθμιση μεγεθών ενδείξεων και στάθμεων για κλίμακες 1:100, 1:50 και μικρότερες.
Default:
Τα μεγέθη ενδείξεων και στάθμεων εισάγονται στο σχέδιο "μεγαλύτερα" ώστε να υπάρχει η δυνατότητα εκτύπωσης και σε μεγαλύτερες κλίμακες.
Minimum:
Τα μεγέθη ενδείξεων και στάθμεων εισάγονται στο σχέδιο με ελάχιστο μέγεθος ώστε να είναι ευκρινή κατά την εκτύπωση στην κλίμακα σχεδίασης που είναι ορισμένη στο σχέδιο.
Επεξήγηση:
Τα μεγέθη των ενδείξεων και στάθμεων για τις κλίμακες 1:100, 1:50 και μικρότερες εισάγονται στο σχέδιο με σχεδόν διπλάσιο μέγεθος (από αυτά των άλλων κλιμάκων).
Αυτό συμβαίνει, στις default ρυθμίσεις του προγράμματος, για να υπάρχει η δυνατότητα εκτύπωσης σχεδίου που έχει συνταχθεί π.χ. για κλίμακα 1:50, να τυπώνεται και σε 1:100 και να παραμένουν τα κείμενα και σύμβολα κατά το δυνατόν ευανάγνωστα.
Είναι σύνηθες οι κατόψεις 1:50 ή 1:100 να τυπώνονται σε μικρά χαρτιά (για εργοτάξια ή παρουσιάσεις) και γι' αυτόν τον λόγο, στο πρόγραμμα, τα αντικείμενα εισάγονται "μεγαλύτερα" ώστε να διαβάζονται και σε μεγαλύτερες κλίμακες.
Με την εντολή 50100Scale έχετε την δυνατότητα να αλλάξετε αυτήν την ρύθμιση και να ορίσετε τα μεγέθη συμβόλων και κειμένων να είναι τα ελάχιστα ώστε να είναι ευκρινή και να έχετε οικονομία χώρου στο σχέδιο.
Οποιαδήποτε στιγμή μπορείτε, να επαναφέρεται τις default ρυθμίσεις του προγράμματος που αναλύθηκαν παραπάνω.
Σημείωση:
Οι υπόλοιπες κλίμακες 1:200, 1:500 κ.λ.π. δεν επηρεάζονται από την παρούσα εντολή.
Σύγκριση Default vs Minimum:
Στην παρακάτω εικόνα φαίνονται με μπλε χρώμα οι διαφορές των δύο επιλογών default και minimum. Τα αντικείμενα με μαύρο χρώμα παραμένουν ίδια και στις 2 επιλογές.
Διαφορές μεταξύ Default (προεπιλεγμένων) και Minimum (ελάχιστων) μεγεθών
