Πίνακας Block
SDBox Design Software - Οδηγός εντολών για τη δημιουργία πινάκων με τα περιεχόμενα Attributes και τις συντεταγμένες Block
Αυτό το εγχειρίδιο καλύπτει τις εντολές της SDBox για τη δημιουργία πινάκων που εμφανίζουν τα Attributes και τις συντεταγμένες των Block. Οι εντολές διευκολύνουν την οργανωμένη παρουσίαση δεδομένων από πολλά Block σε πίνακες, με δυνατότητα επιλογής Block και Attributes, ταξινόμησης και προσαρμοσμένης μορφοποίησης.
Επισκόπηση εντολών
Οι εντολές ZPBL, ZPB1-4, ZPPOL, ZPTR, ZPRP, ZPID, ZPIK σχεδιάζουν πίνακα στις στήλες του οποίου εμφανίζονται τα περιεχόμενα επιλεγμένων Attributes και οι συντεταγμένες των Block που επιλέγετε.
Η διαδικασία είναι ίδια στις διάφορες εκδοχές της εντολής και η μόνη διαφορά είναι στα προτεινόμενα Block που επιλέγονται, Attributes που καταγράφονται και ο τίτλος του Πίνακα που αποθηκεύονται και προτείνονται σε κάθε νέα χρήση ανά εκδοχή.
Η διαφορά της ZPBL με τις ZPB1 - ZPB4 είναι ότι η ZPBL έχει ελεύθερη επιλογή Block και Attributes κάθε φορά ενώ οι ZPB1 - ZPB4 αποθηκεύουν τις επιλογές και τις προτείνουν σε κάθε νέο Σχέδιο οπότε μπορείτε να τις χρησιμοποιείτε ως κατηγορίες προεπιλεγμένων ρυθμίσεων που χρησιμοποιείτε συχνά ή κατά περίπτωση.
Παράδειγμα πινάκων Block
^ Αρχή σελίδαςΠίνακας Block ZPBL
Σχεδιάζεται πίνακας στην οθόνη στις στήλες του οποίου εμφανίζονται τα περιεχόμενα επιλεγμένων Attributes και οι συντεταγμένες των Block που επιλέγετε.
Ορίζετε τα ονόματα των Block που θα συμμετέχουν και τα Attributes (και με ποια σειρά) που θα καταγράφονται στον Πίνακα:
Επιλογή Block - Λεπτομέρειες
Επιλέγετε στην οθόνη σχεδίασης βάσει φίλτρων τα Block που επιθυμείτε:
Επιλογή Block με φίλτρα - Λεπτομέρειες
Αφού επιλέξετε τα Block εμφανίζεται η παρακάτω καρτέλα όπου ρυθμίζετε τις ιδιότητες του Πίνακα:
Καρτέλα ρυθμίσεων πίνακα
Στην συνέχεια επιλέγετε σημείο στην οθόνη ή δύο σημεία αν έχετε επιλέξει «Επιλογή περιοχής στο σχέδιο»:
Επιλογή σημείου ή περιοχής
Ταξινόμηση πίνακα:
- Αλφαριθμητική ταξινόμηση: Οι γραμμές του πίνακα είναι στοιχημένες αλφαριθμητικά (α, β, γ,..... 1, 2, 3 ,4,…,10, 11..).
- Με την σειρά που επιλέχθηκαν: Στις γραμμές του πίνακα φαίνονται τα στοιχεία των αντικειμένων με την σειρά που τα επιλέξατε στην οθόνη.
- Με την σειρά που σχεδιάστηκαν: Χρονική σειρά σχεδίασης (το πιο παλιό εμφανίζεται πρώτο).

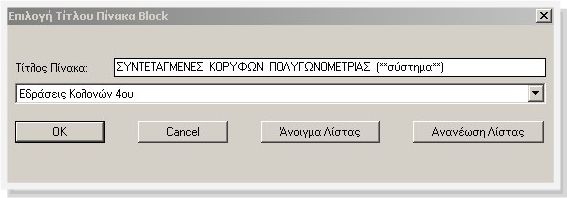

Τέλος επιλέγετε τίτλο και σχεδιάζεται αυτόματα ο Πίνακας.
Τελικός πίνακας Block
Σημείωση:
Το ύψος των κειμένων του Πίνακα που τελικά σχεδιάζεται στην οθόνη, ορίζεται αυτόματα ανάλογα με την κλίμακα εκτύπωσης.
ZPB1 - ZPB4 ZPB1-4
Οι εντολές ZPB1, ZPB2, ZPB3, ZPB4 λειτουργούν όπως η ZPBL αλλά αποθηκεύουν τις επιλογές Block και Attributes για επαναχρησιμοποίηση.
Κάθε μία από αυτές τις εντολές αποθηκεύει ξεχωριστά τις προτιμήσεις σας για Block, Attributes και τίτλο πίνακα. Αυτό σας επιτρέπει να έχετε προκαθορισμένες ρυθμίσεις για διαφορετικούς τύπους πινάκων που χρησιμοποιείτε συχνά.
Συμβουλή:
Χρησιμοποιήστε τις ZPB1-4 για κατηγορίες πινάκων που δημιουργείτε τακτικά, όπως πίνακες στάσεων τριγωνομετρικών, θυρών, reper κ.λπ.
ZPPOL ZPPOL
Ειδική εκδοχή για πίνακα πολυγώνων.
Η εντολή ZPPOL δημιουργεί πίνακες για Block που αντιπροσωπεύουν πολύγωνα, με ειδικά Attributes και μορφοποίηση κατάλληλη για πολυγωνικά δεδομένα.
^ Αρχή σελίδαςZPTR ZPTR
Ειδική εκδοχή για πίνακα τριγωνομετρικών σημείων.
Η εντολή ZPTR εξειδικεύεται στη δημιουργία πινάκων για τριγωνομετρικά σημεία, με τα κατάλληλα Attributes και μορφοποίηση για τοπογραφικά δεδομένα.
^ Αρχή σελίδαςZPRP ZPRP
Ειδική εκδοχή για πίνακα reper.
Η εντολή ZPRP δημιουργεί πίνακες για Block τύπου reper, με τις κατάλληλες στήλες για συντεταγμένες και υψόμετρα.
^ Αρχή σελίδαςZPID ZPID
Ειδική εκδοχή για πίνακα αναγνωριστικών.
Η εντολή ZPID δημιουργεί πίνακες με αναγνωριστικά στοιχεία Block, ιδανική για καταλόγους και ευρετήρια.
^ Αρχή σελίδαςZPIK ZPIK
Ειδική εκδοχή για πίνακα με κεντρικό σημείο.
Η εντολή ZPIK δημιουργεί πίνακες με έμφαση στις συντεταγμένες του κεντρικού σημείου των Block.
