Τίτλοι Δ.Γ.Μ. στο SDBOX Help

Η εισαγωγή τίτλου είναι το πρώτο βήμα για τη δημιουργία Δ.Γ.Μ. (Διαγράμματος Γεωμετρικών Μεταβολών) στο SDBOX. Κάθε πινακίδα τίτλου περιέχει το πλαίσιο του σχεδίου και βασικές οδηγίες/πεδία για τη σύνταξη του διαγράμματος.

Δ.Γ.Μ. Διόρθωσης
Δ.Γ.Μ. Εγγραπτέας Πράξης
Πινακίδες τίτλου / πλαίσιο
Βάση δεδομένων Τίτλων (Projects)

Σημαντικό Προετοιμασία

Συνιστάται η απομόνωση των layer του ΔΓΜ στην αρχή, ώστε να δουλεύετε «καθαρά» μόνο με τα απαραίτητα στοιχεία του διαγράμματος.
Μετά την απομόνωση layer, επειδή συνήθως το τοπογραφικό περιέχει αποτύπωση ευρύτερης περιοχής ή η διόρθωση που απαιτείται περιέχει επιπλέον στοιχεία, μπορείτε:
  • να εισάγετε τα layer Κτηματολογίου με την εντολή ZKTHMLAYIN (και τα φίλτρα με ZKTHMLFIL)
  • να αντιγράψετε υπάρχοντα αντικείμενα σχεδίασης στα layer του Κτηματολογίου με την εντολή CTOLAY
  • να σχεδιάσετε νέες γραμμές ή πολύγωνα με τις αντίστοιχες εντολές της καρτέλας ΔΓΜ → ΟΡΙΑ

Βήμα 1 Καρτέλα Δ.Γ.Μ. & Εισαγωγή Πινακίδας

Η καρτέλα Δ.Γ.Μ. του SDBOX περιλαμβάνει όλα τα εργαλεία που απαιτούνται για τη σύνταξη Δ.Γ.Μ. Μετά την απομόνωση των layer που αφορούν το Δ.Γ.Μ., η επόμενη προτεινόμενη ενέργεια είναι η εισαγωγή πινακίδας τίτλου.

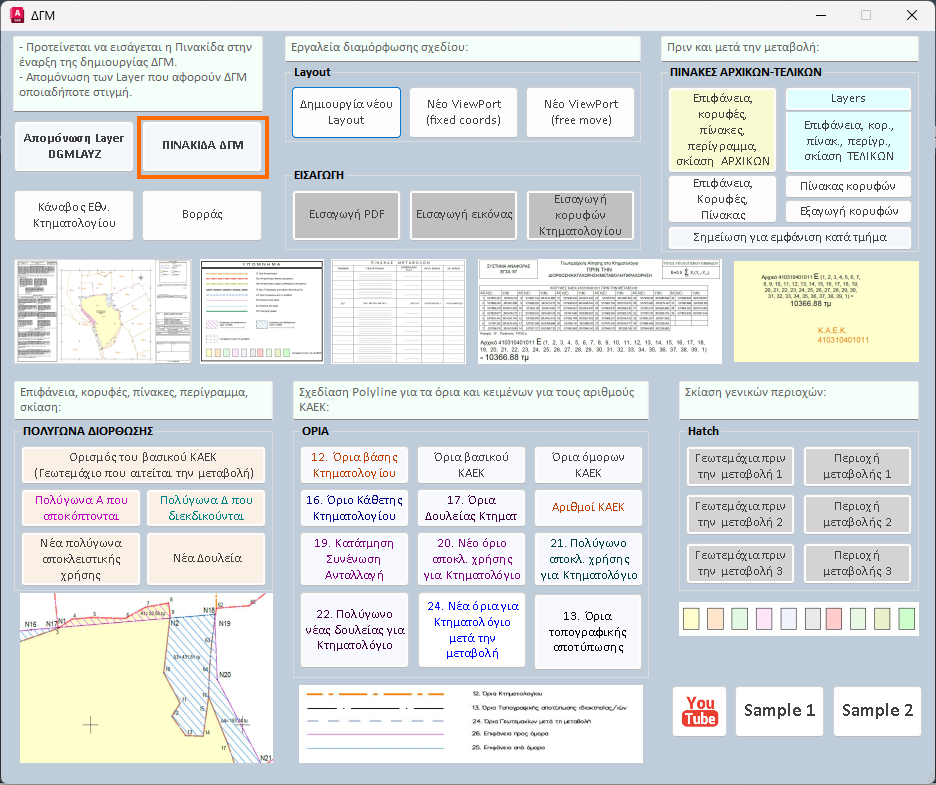

Καρτέλα SDBOX για ΔΓΜ – Εισαγωγή Πινακίδας
Καρτέλα ΔΓΜ στο SDBOX με τα εργαλεία και την επιλογή εισαγωγής πινακίδας.

Βήμα 2 Επιλογή τύπου Δ.Γ.Μ.

Μετά την επιλογή εισαγωγής πινακίδας, ανοίγει η επόμενη καρτέλα όπου ο χρήστης επιλέγει τον τύπο του Δ.Γ.Μ.: Δ.Γ.Μ. Διόρθωσης ή Δ.Γ.Μ. Εγγραπτέας Πράξης.

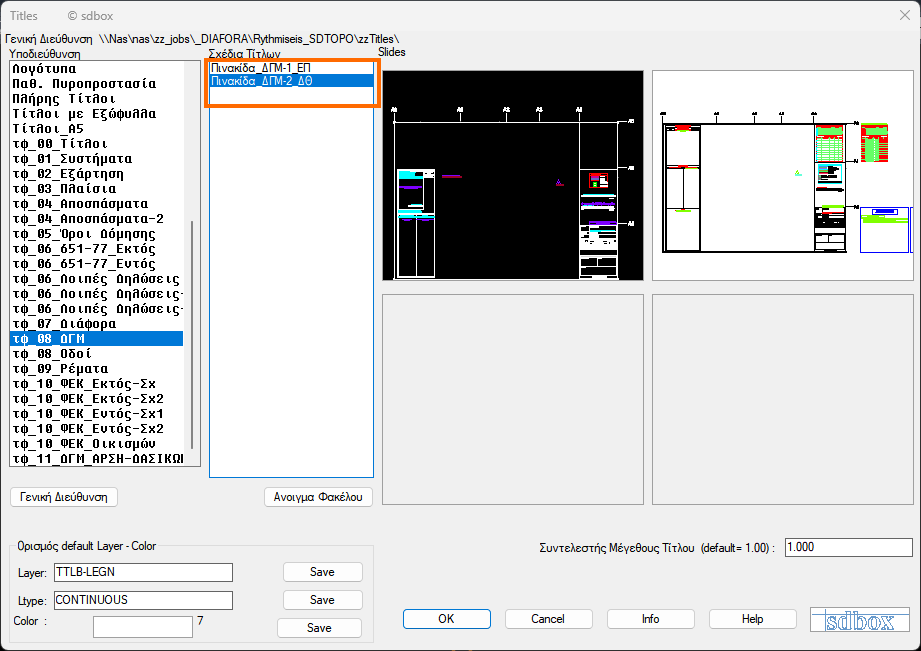

Επιλογή τύπου ΔΓΜ – Διόρθωσης ή Εγγραπτέας Πράξης
Επιλογή αν πρόκειται για ΔΓΜ Διόρθωσης ή ΔΓΜ Εγγραπτέας Πράξης.

Παραδείγματα PDF παραδείγματα Δ.Γ.Μ.

Ανοίξτε τα παρακάτω PDF για να δείτε ενδεικτικά ολοκληρωμένα παραδείγματα Δ.Γ.Μ. ανά κατηγορία.

Δ.Γ.Μ. Εγγραπτέας Πράξης — Παράδειγμα (PDF) Δ.Γ.Μ. Ε.Π. ΠΑΡΑΧΩΡΗΣΗΣ ΣΕ ΚΟΙΝΗ ΧΡΗΣΗ
Δ.Γ.Μ. Διόρθωσης — Παράδειγμα (PDF) Δ.Γ.Μ ΔΙΟΡΘΩΣΗΣ ΟΡΙΩΝ
Tip: Τα PDF παραδείγματα παρουσιάζουν ενδεικτικές, γενικές περιπτώσεις Δ.Γ.Μ. και αποτυπώνουν το βασικό πλαίσιο σύνταξης, ως απεικόνιση του τελικού αποτελέσματος.

Κύριο θέμα Βάση δεδομένων τίτλων (Projects)

Ο κύριος λόγος αυτής της βοήθειας είναι η προτεινόμενη διατύπωση για τα πεδία “Τίτλος Έργου” και “Θέμα Σχεδίου” μέσα στη βάση δεδομένων τίτλων των projects του SDBOX.

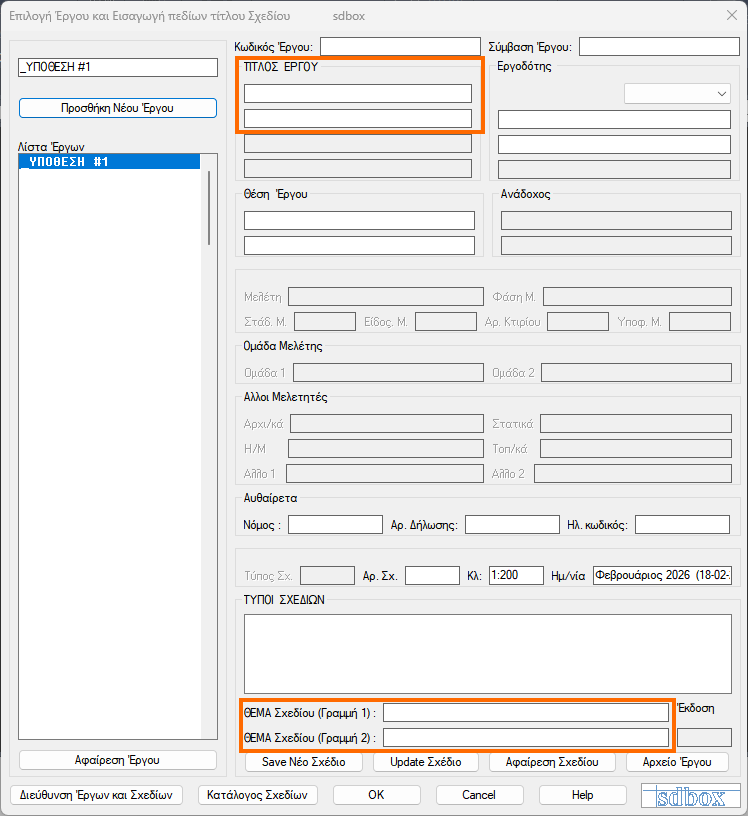

Βάση δεδομένων τίτλων – πεδία Τίτλος Έργου και Θέμα Σχεδίου
Φόρμα βάσης δεδομένων τίτλων των project και προτεινόμενα κείμενα για Τίτλο/Θέμα.

Παραδείγματα κειμένων (έτοιμα για copy/paste)

  • Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ — Παράδειγμα 1

    ΤΙΤΛΟΣ
    ΔΙΑΓΡΑΜΜΑ ΓΕΩΜΕΤΡΙΚΗΣ ΜΕΤΑΒΟΛΗΣ ΚΑΕΚ ….. ΛΟΓΩ ΠΑΡΑΧΩΡΗΣΗΣ ΡΥΜΟΤΟΜΟΥΜΕΝΟΥ ΤΜΗΜΑΤΟΣ
    ΘΕΜΑ
    Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ

  • Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ — Παράδειγμα 2

    ΤΙΤΛΟΣ
    ΔΙΑΓΡΑΜΜΑ ΓΕΩΜΕΤΡΙΚΩΝ ΜΕΤΑΒΟΛΩΝ ΛΟΓΩ ΣΥΝΕΝΩΣΗΣ ΤΩΝ ΚΑΕΚ …
    ΘΕΜΑ
    Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ

  • Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ — Παράδειγμα 3

    ΤΙΤΛΟΣ
    ΔΙΑΓΡΑΜΜΑ ΓΕΩΜΕΤΡΙΚΩΝ ΜΕΤΑΒΟΛΩΝ ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ ΠΑΡΑΧΩΡΗΣΗ ΣΕ ΚΟΙΝΗ ΧΡΗΣΗ ΤΜΗΜΑΤΟΣ ΤΟΥ ΚΑΕΚ …..
    ΘΕΜΑ
    Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ

  • Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ — Παράδειγμα 4

    ΤΙΤΛΟΣ
    ΚΑΤΑΧΩΡΗΣΗ ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ ΣΥΝΕΝΩΣΗΣ ΓΕΩΤΕΜΑΧΙΩΝ ME KAEK ......
    ΘΕΜΑ
    Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ

  • Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ — Παράδειγμα 5

    ΤΙΤΛΟΣ
    ΚΑΤΑΧΩΡΗΣΗ ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ ΚΑΤΑΤΜΗΣΗΣ ΓΕΩΤΕΜΑΧΙΟΥ ME KAEK ......
    ΘΕΜΑ
    Δ.Γ.Μ. ΕΓΓΡΑΠΤΕΑΣ ΠΡΑΞΗΣ

  • Δ.Γ.Μ. ΔΙΟΡΘΩΣΗΣ — Παράδειγμα 1

    ΤΙΤΛΟΣ
    ΔΙΑΓΡΑΜΜΑ ΓΕΩΜΕΤΡΙΚΩΝ ΜΕΤΑΒΟΛΩΝ ΔΙΟΡΘΩΣΗΣ ΤΩΝ ΟΡΙΩΝ ΤΩΝ ΓΕΩΤΕΜΑΧΙΩΝ ΜΕ ΚΑΕΚ....
    ΘΕΜΑ 1/2
    Δ.Γ.Μ. ΔΙΟΡΘΩΣΗΣ

  • Δ.Γ.Μ. ΔΙΟΡΘΩΣΗΣ — Παράδειγμα 2

    ΤΙΤΛΟΣ
    Δ.Γ.Μ. ΔΙΟΡΘΩΣΗΣ ΤΟΥ ΚΑΕΚ ..... ΜΕ ΤΟΝ ΔΙΑΧΩΡΙΣΜΟ ΤΟΥ ΣΕ ΔΎΟ, ΑΠΟΔΟΣΗ ΤΜΗΜΑΤΟΣ ΠΡΟΣ ΝΕΟ ΚΑΕΚ ΚΑΙ ΣΥΝΟΛΙΚΗ ΕΝΣΩΜΑΤΩΣΗ ΤΟΥ ΓΕΩΤΕΜΑΧΙΟΥ ΜΕ ΚΑΕΚ ….
    ΘΕΜΑ 1/2
    Δ.Γ.Μ. ΔΙΟΡΘΩΣΗΣ ΕΓΓΡΑΦΩΝ ΚΤΗΜΑΤΟΛΟΓΙΟΥ
Σύσταση: Ο Τίτλος πρέπει να περιγράφει με σαφήνεια το αντικείμενο του Δ.Γ.Μ. (ΚΑΕΚ και αιτία μεταβολής: συνένωση, κατάτμηση, παραχώρηση, διόρθωση ορίων κ.λπ.), ώστε το διάγραμμα να είναι άμεσα κατανοητό ως έγγραφο.
