1. Γενικά

Ο zzKAEK Viewer είναι εξειδικευμένο εργαλείο χαρτογραφικής απεικόνισης και τεχνικού ελέγχου, σχεδιασμένο για να γεφυρώνει Κτηματολόγιο, θεσμικά δεδομένα και CAD σε ένα ενιαίο περιβάλλον εργασίας.

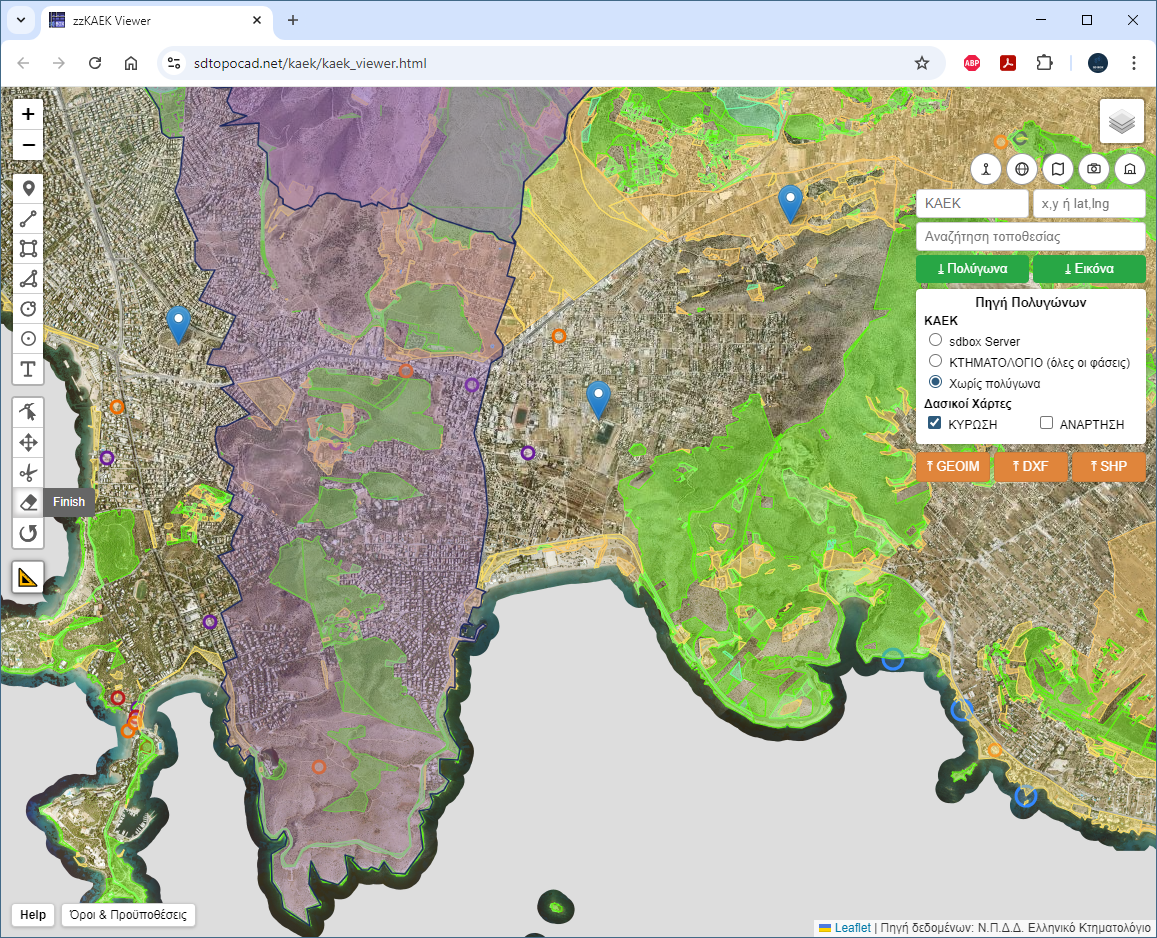

Τι μπορείς να κάνεις με μια ματιά

• Άμεσος εντοπισμός γεωτεμαχίων ΚΑΕΚ και έλεγχος φάσης Κτηματολογίου
• Προβολή Δασικών Χαρτών, NATURA 2000 και Αρχαιολογικών δεδομένων
• Σχεδίαση, μετρήσεις και τεχνικός έλεγχος απευθείας στον χάρτη
• Μαζικές εξαγωγές και εισαγωγές δεδομένων σε CAD

7

Πώς χρησιμοποιείται

1.1 Τι είναι ο zzKAEK Viewer

Ο zzKAEK Viewer είναι εργαλείο χαρτογραφικής απεικόνισης και ελέγχου γεωχωρικών δεδομένων, σχεδιασμένο να χρησιμοποιείται σε συνδυασμό με CAD μέσω των εντολών του SDBOX. Παρέχει ενοποιημένη πρόσβαση σε δεδομένα Κτηματολογίου και θεσμικά δεδομένα, καθώς και εργαλεία σχεδίασης, εισαγωγής και εξαγωγής για υποστήριξη τεχνικών εργασιών.

1.2 Τρόπος Πρόσβασης

Ο zzKAEK Viewer αποτελεί μέρος ενός ολοκληρωμένου επαγγελματικού εργαλείου, το οποίο συνδυάζει απεικόνιση, ανάλυση και διαχείριση γεωχωρικών δεδομένων.

Η πρόσβαση:

• επιτρέπεται μόνο όταν η σελίδα καλείται από CAD,
• γίνεται μέσω της εντολής ZZMYKAEK του SDBOX,
• δεν είναι διαθέσιμη με απευθείας πληκτρολόγηση URL.

1.3 Σύστημα Αναφοράς Συντεταγμένων

Όλοι οι υπολογισμοί, οι μετρήσεις και οι εξαγωγές δεδομένων παρέχονται αποκλειστικά σε:

ΕΓΣΑ’87 (EPSG:2100)

ώστε τα δεδομένα να μπορούν να χρησιμοποιηθούν απευθείας σε τεχνικές και μελετητικές εργασίες.

1.4 Ρόλος του Viewer

Ο zzKAEK Viewer λειτουργεί ως εργαλείο:

• οπτικού ελέγχου γεωχωρικών δεδομένων,
• υποστήριξης σχεδίασης με εισαγωγή και εξαγωγή δεδομένων,
• προκαταρκτικής τεχνικής αξιολόγησης.

Δεν αντικαθιστά θεσμικές πράξεις ή επίσημα αποσπάσματα και χρησιμοποιείται συμπληρωματικά στο πλαίσιο της τεχνικής εργασίας.

2. Υπόβαθρο Χάρτη

Τα χαρτογραφικά υπόβαθρα επιλέγονται με επιλογή ενός, ενώ τα θεματικά επίπεδα μπορούν να ενεργοποιούνται παράλληλα, ανάλογα με τις ανάγκες της απεικόνισης.

Παρέχονται πολλαπλά χαρτογραφικά υποβάθρα, τα οποία χρησιμοποιούνται αποκλειστικά για σκοπούς απεικόνισης και οπτικής αναφοράς και μπορούν, εφόσον απαιτείται, να εξαχθούν για εισαγωγή στο CAD. Η επιλογή υποβάθρου δεν επηρεάζει τα δεδομένα, τους υπολογισμούς ή τις εξαγωγές.

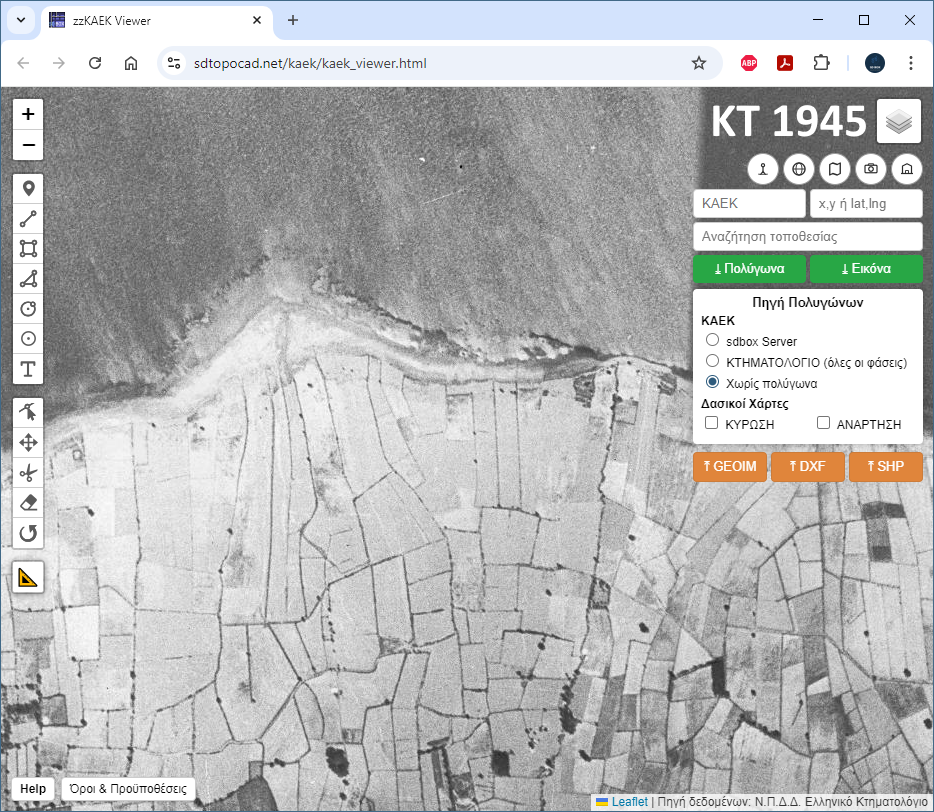

2.1 Διαθέσιμα Υπόβαθρα

7

• Κτηματολόγιο 1945–1960
• Κτηματολόγιο 2007–2009
• Κτηματολόγιο 2015–2016
• Δορυφορικό υπόβαθρο
• Υβριδικό υπόβαθρο
• Οδικό υπόβαθρο με υπόμνημα για ρέματα, κατηγοριοποίηση οδών κ.λπ.
• Τοπογραφικό υπόβαθρο (ισοϋψείς καμπύλες)

Το προεπιλεγμένο (default) υπόβαθρο είναι το Κτηματολόγιο 2015–2016.

2.2 Παρατηρήσεις για το Zoom

Τα υποβάθρα που προέρχονται από το Κτηματολόγιο υποστηρίζουν το μεγαλύτερο επίπεδο μεγέθυνσης (zoom) σε σχέση με τα υπόλοιπα υποβάθρα.

Σε περίπτωση που κάποιο υπόβαθρο δεν εμφανίζεται:

• συνιστάται η απομάκρυνση του χάρτη (zoom out),
• καθώς ορισμένα υποβάθρα είναι διαθέσιμα μόνο σε συγκεκριμένες κλίμακες.

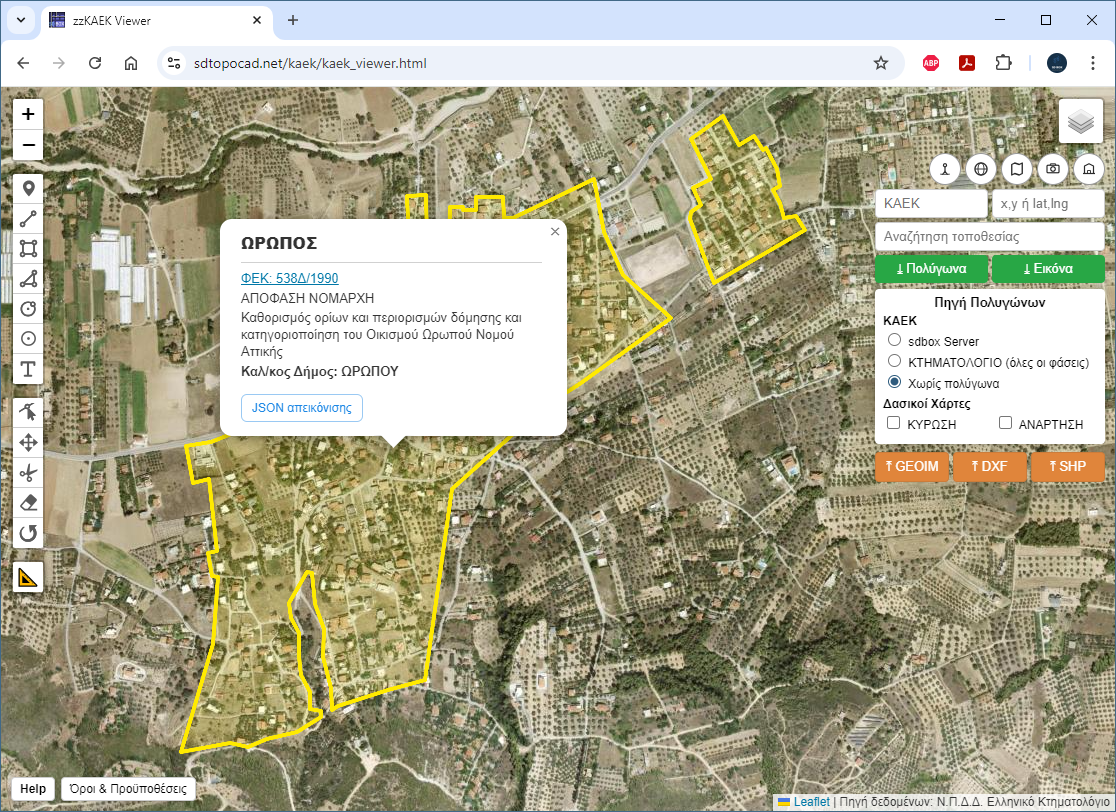

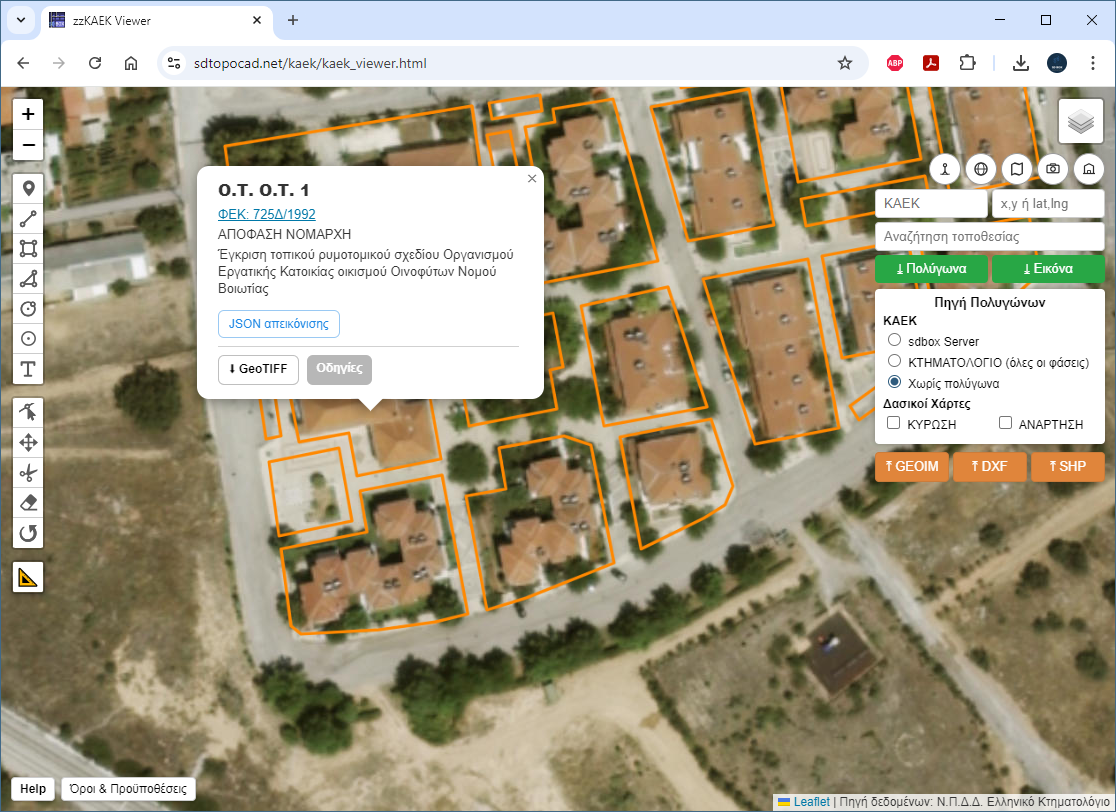

3. Θεσμικά Δεδομένα – Περιβάλλον & Πολιτισμός

Τα θεματικά επίπεδα μπορούν να ενεργοποιούνται παράλληλα, ανάλογα με τις ανάγκες της απεικόνισης.

Ο Viewer παρέχει πρόσβαση σε θεσμικά γεωχωρικά δεδομένα που σχετίζονται με το περιβάλλον και την πολιτιστική κληρονομιά. Τα δεδομένα αυτά προβάλλονται αποκλειστικά για ενημερωτικούς και τεχνικούς σκοπούς, όπως αυτά παρέχονται από τις αντίστοιχες επίσημες πηγές.

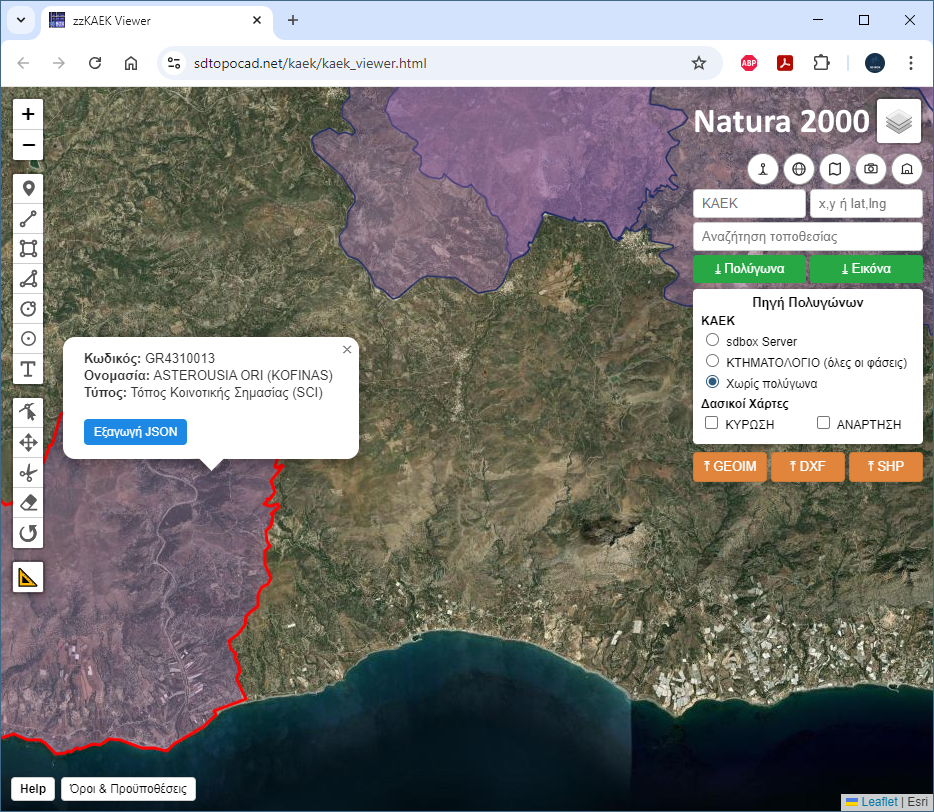

3.1 NATURA 2000

Το θεματικό επίπεδο NATURA 2000 απεικονίζει τις προστατευόμενες περιοχές του ευρωπαϊκού δικτύου Natura 2000, όπως αυτές ορίζονται από το Υπουργείο Περιβάλλοντος και Ενέργειας.

Οι περιοχές εμφανίζονται στον χάρτη ως πολύγωνα και μπορούν να ενεργοποιούνται ή να απενεργοποιούνται από τα διαθέσιμα θεματικά επίπεδα.

Με κλικ σε περιοχή NATURA 2000 προβάλλονται βασικά στοιχεία ταυτότητας, όπως:

• κωδικός περιοχής,
• ονομασία,
• τύπος περιοχής (SCI, SPA κ.λπ.).

Παρέχεται δυνατότητα εξαγωγής του πολυγώνου της περιοχής σε μορφή JSON, όπως αυτό παρέχεται από την επίσημη πηγή. (Σημ: Τα αρχεία JSON μπορούν να εισαχθούν στο CAD με την εντολή ZJSONIN του SDBOX.)

Το εργαλείο Εξαγωγή JSON προτείνεται για εργασίες που απαιτούν γεωμετρική ακρίβεια, αντί της εξαγωγής εικόνας, καθώς η απεικόνιση στον χάρτη έχει διαφορετική ακρίβεια από τα εξαγόμενα πρωτογενή δεδομένα.

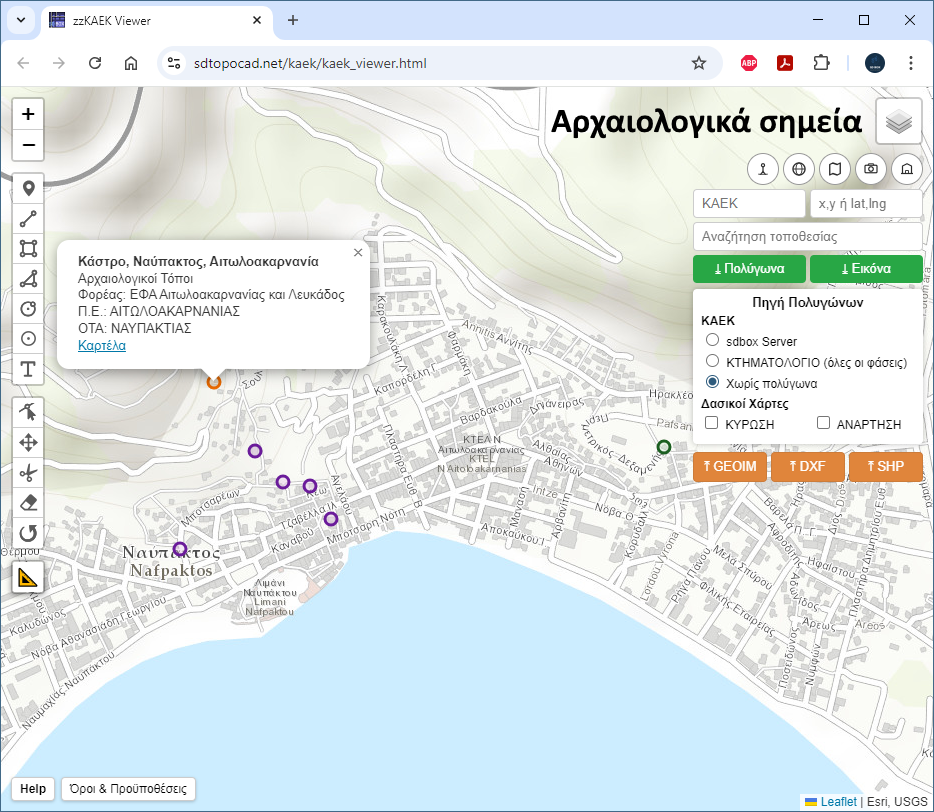

3.2 Αρχαιολογικά Στοιχεία

Το θεματικό επίπεδο Αρχαιολογικά Στοιχεία περιλαμβάνει πληροφορίες για αρχαιολογικούς χώρους, μνημεία και ζώνες προστασίας, όπως αυτά τηρούνται από τις αρμόδιες υπηρεσίες του Υπουργείου Πολιτισμού.

Όλα τα αρχαιολογικά στοιχεία απεικονίζονται στον χάρτη με σύμβολο τύπου circle marker, ανεξάρτητα αν πρόκειται για μεμονωμένα σημεία ή για ζώνες.

Με κλικ σε αρχαιολογικό στοιχείο εμφανίζονται πληροφορίες όπως:

• ονομασία αρχαιολογικού χώρου ή μνημείου,
• είδος αρχαιολογικού στοιχείου,
• αρμόδιος φορέας (π.χ. Εφορεία Αρχαιοτήτων),
• διοικητικά στοιχεία (Π.Ε., ΟΤΑ).

Παρέχεται επίσης σύνδεσμος προς την επίσημη καρτέλα του αρχαιολογικού στοιχείου, όπου περιλαμβάνονται αναλυτικές πληροφορίες, όπως ΦΕΚ, περιγραφές και φωτογραφικό υλικό, όπως αυτά διατίθενται από τις επίσημες πηγές.

Τα αρχαιολογικά στοιχεία προβάλλονται αποκλειστικά για ενημερωτικούς σκοπούς και δεν περιλαμβάνονται στις διαθέσιμες εξαγωγές γεωμετρικών δεδομένων.

4. Αναζητήσεις

Τα πεδία αναζήτησης χρησιμοποιούνται για τον άμεσο εντοπισμό γεωτεμαχίων, θέσεων βάσει συντεταγμένων και τοποθεσιών στον χάρτη. Οι αναζητήσεις επηρεάζουν αποκλειστικά την προβολή του χάρτη και δεν μεταβάλλουν τα δεδομένα ή τις εξαγωγές.

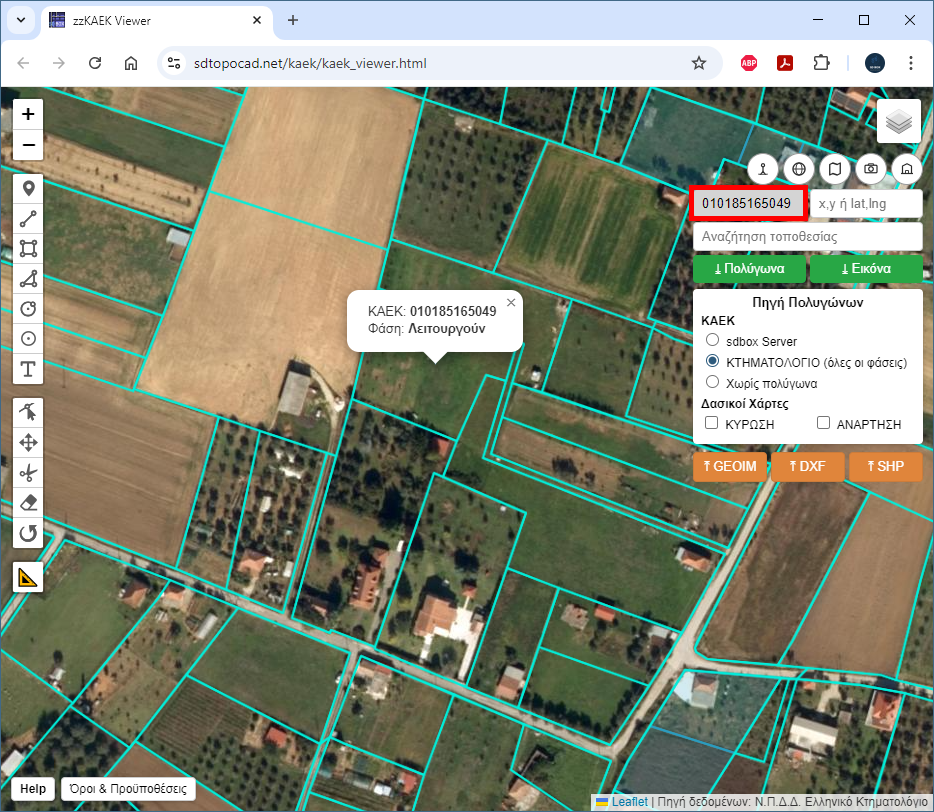

4.1 Αναζήτηση ΚΑΕΚ

Η αναζήτηση ΚΑΕΚ επιτρέπει τον άμεσο εντοπισμό γεωτεμαχίου με βάση τον Κωδικό Αριθμό Εθνικού Κτηματολογίου (ΚΑΕΚ).

Στο πεδίο αναζήτησης εισάγεται μόνο ο αριθμός ΚΑΕΚ, χωρίς τη λέξη «ΚΑΕΚ», και η αναζήτηση εκτελείται με το πλήκτρο Enter.

Με την ολοκλήρωση της αναζήτησης:

• ο χάρτης εστιάζει στη θέση του γεωτεμαχίου,
• προβάλλεται το πολύγωνο του ΚΑΕΚ, σύμφωνα με την επιλεγμένη πηγή πολυγώνων.

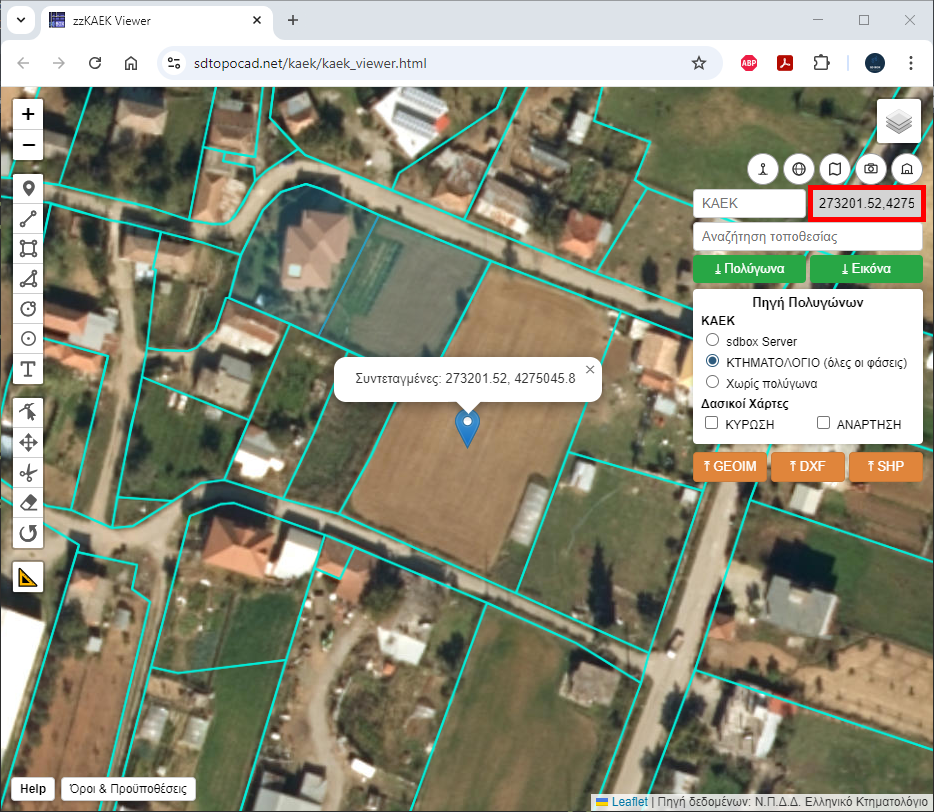

4.2 Αναζήτηση Συντεταγμένων

Η αναζήτηση συντεταγμένων επιτρέπει την πλοήγηση του χάρτη σε συγκεκριμένη θέση βάσει αριθμητικών τιμών συντεταγμένων.

Υποστηρίζονται οι παρακάτω μορφές εισαγωγής:

• ΕΓΣΑ’87 (EPSG:2100) σε μορφή X, Y ή X Y
  Παράδειγμα:
  476123.45, 4209876.12
• Γεωγραφικές συντεταγμένες (WGS84) σε μορφή lat, lon ή lat lon
  Παράδειγμα:
  37.9838, 23.7275

Η αναζήτηση εκτελείται με το πλήκτρο Enter.

Με την αναζήτηση:

• ο χάρτης μετακινείται στη δοθείσα θέση,
• παρέχεται οπτική αναφορά της περιοχής ενδιαφέροντος.

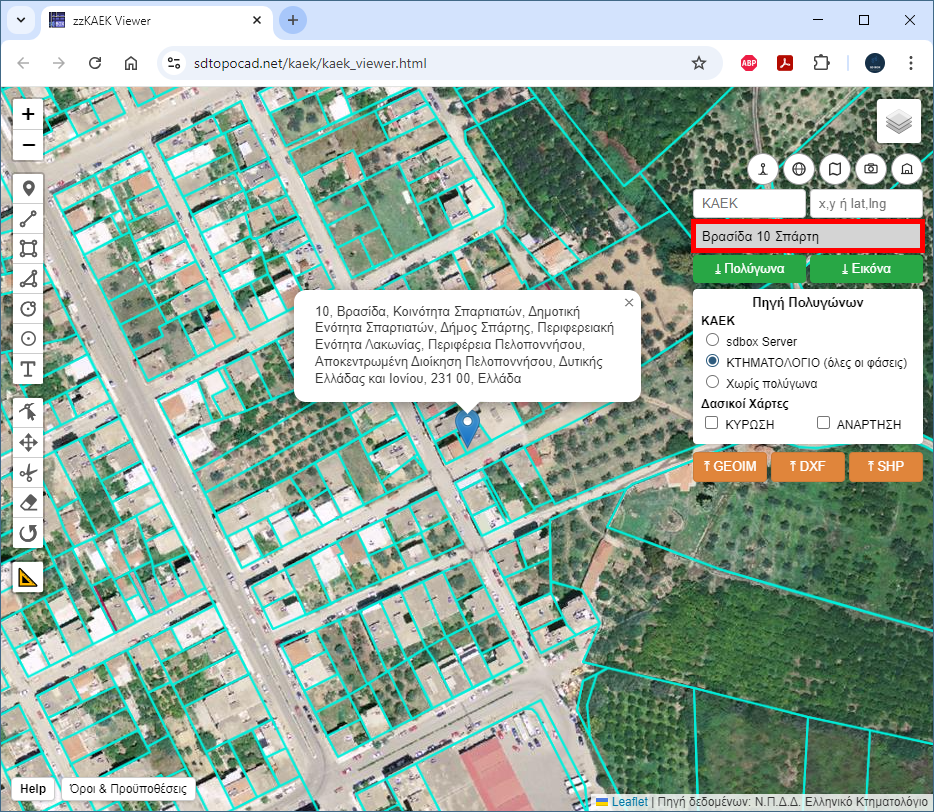

4.3 Αναζήτηση Τοποθεσίας / POI

Η αναζήτηση τοποθεσίας επιτρέπει τον εντοπισμό περιοχών, οδών, οικισμών, αλλά και σημείων ενδιαφέροντος (POI).

Παραδείγματα:

• Πλατεία Συντάγματος
• Βρασίδα 10 Σπάρτη
• Praktiker

Η αναζήτηση εκτελείται με το πλήκτρο Enter.

Με την επιλογή αποτελέσματος:

• ο χάρτης εστιάζει στη συγκεκριμένη θέση,
• παρέχεται γρήγορη χωρική αναφορά για περαιτέρω έλεγχο.

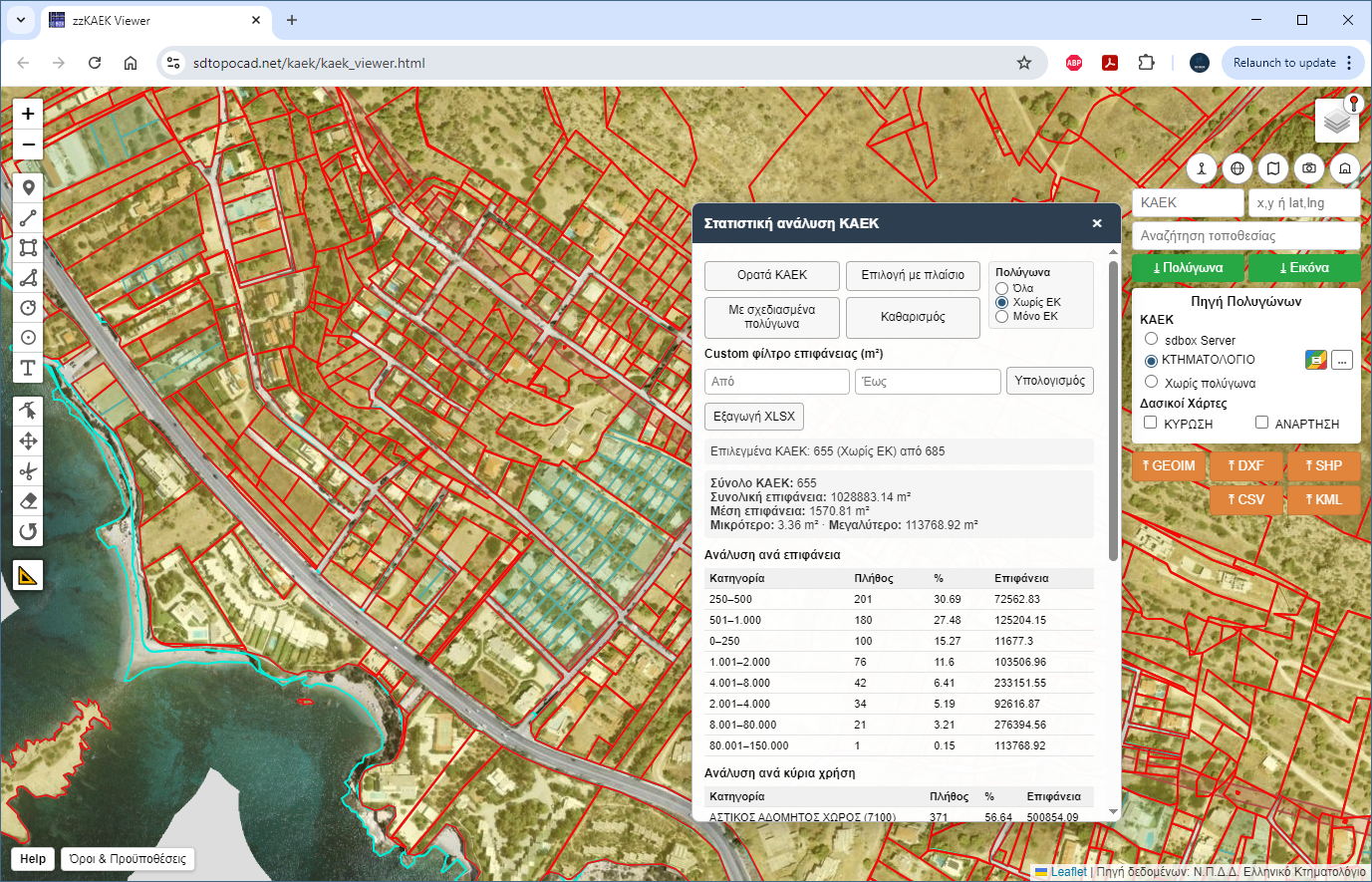

5. Γεωτεμάχια ΚΑΕΚ

Το κεφάλαιο αυτό αφορά την απεικόνιση, ανάλυση και εξαγωγή γεωτεμαχίων του Εθνικού Κτηματολογίου (ΚΑΕΚ). Οι επιλογές της ενότητας καθορίζουν την πηγή και τη διαθεσιμότητα των πολυγώνων ΚΑΕΚ και των Δασικών Χαρτών που προβάλλονται στον χάρτη, όπως αυτά παρέχονται από τις αντίστοιχες επίσημες πηγές.

5.1 Πηγή Πολυγώνων

Ο Viewer υποστηρίζει περισσότερες από μία πηγές πολυγώνων ΚΑΕΚ, οι οποίες καθορίζουν τόσο τη διαθεσιμότητα όσο και την ανάλυση των γεωτεμαχίων.

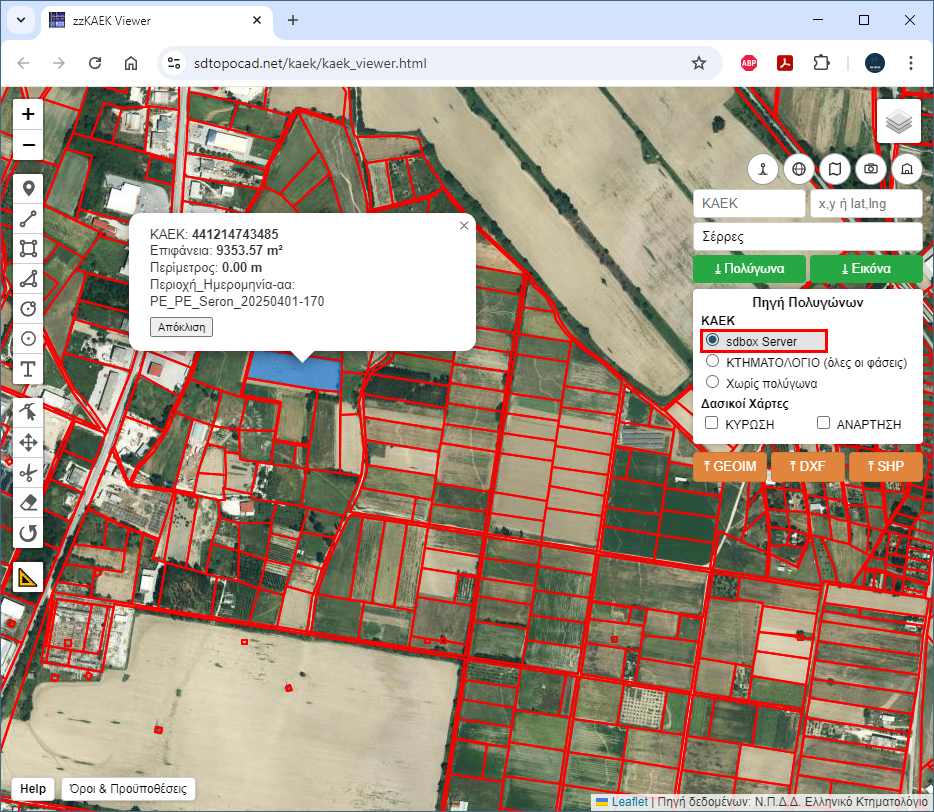

• sdbox Server
  Αποτελεί την πρώτη έκδοση του zzKAEK Viewer και περιλαμβάνει γεωτεμάχια περιοχών με λειτουργούν Κτηματολόγιο (κατάσταση Φεβρουαρίου 2025). Η πηγή αυτή είναι πάντα διαθέσιμη, ακόμη και σε περιπτώσεις μη διαθεσιμότητας του Κτηματολογίου.

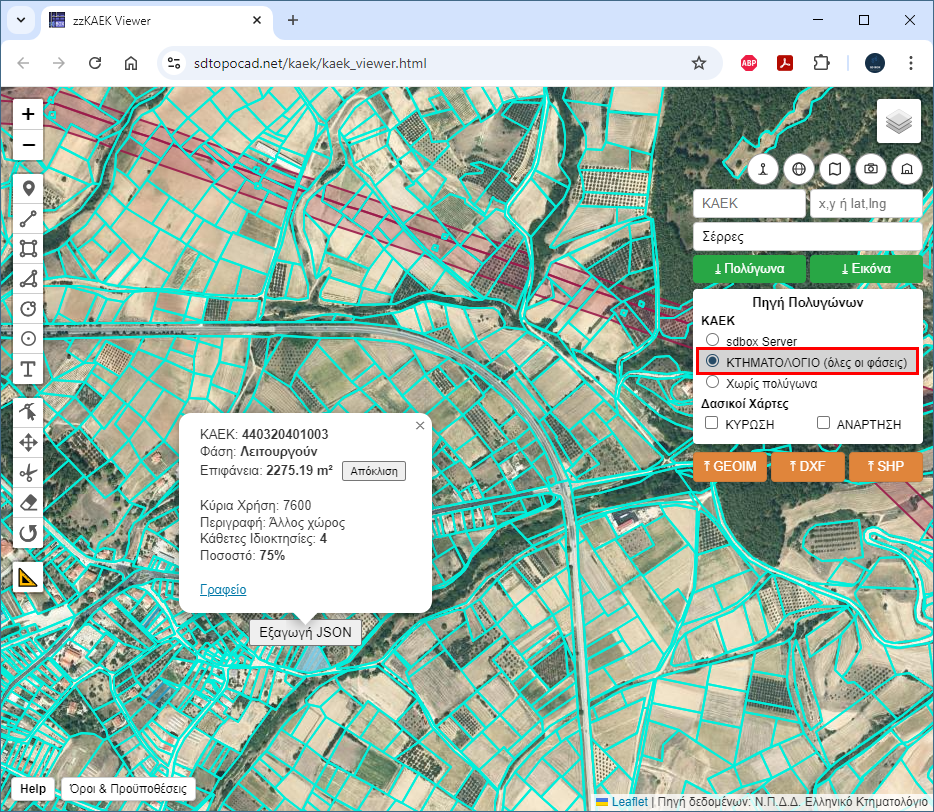

• Κτηματολόγιο (όλες οι φάσεις)
  Παρέχει πρόσβαση στο σύνολο των διαθέσιμων φάσεων του Κτηματολογίου, με ανάλυση των γεωτεμαχίων ανά στάδιο εξέλιξης.
• Χωρίς πολύγωνα
  Απενεργοποιεί την απεικόνιση των πολυγώνων ΚΑΕΚ στον χάρτη, χωρίς να επηρεάζει τις αναζητήσεις, τις πληροφορίες με κλικ ή τις διαθέσιμες εξαγωγές δεδομένων.

Η επιλεγμένη πηγή πολυγώνων επηρεάζει την εμφάνιση και την ανάλυση των γεωτεμαχίων στον χάρτη.

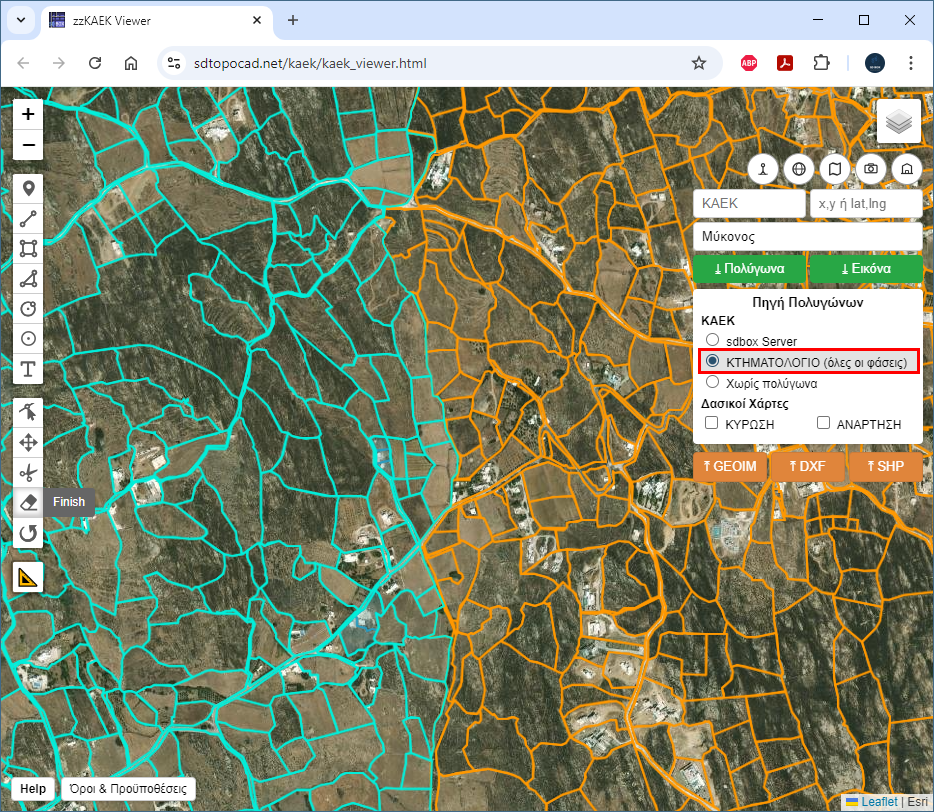

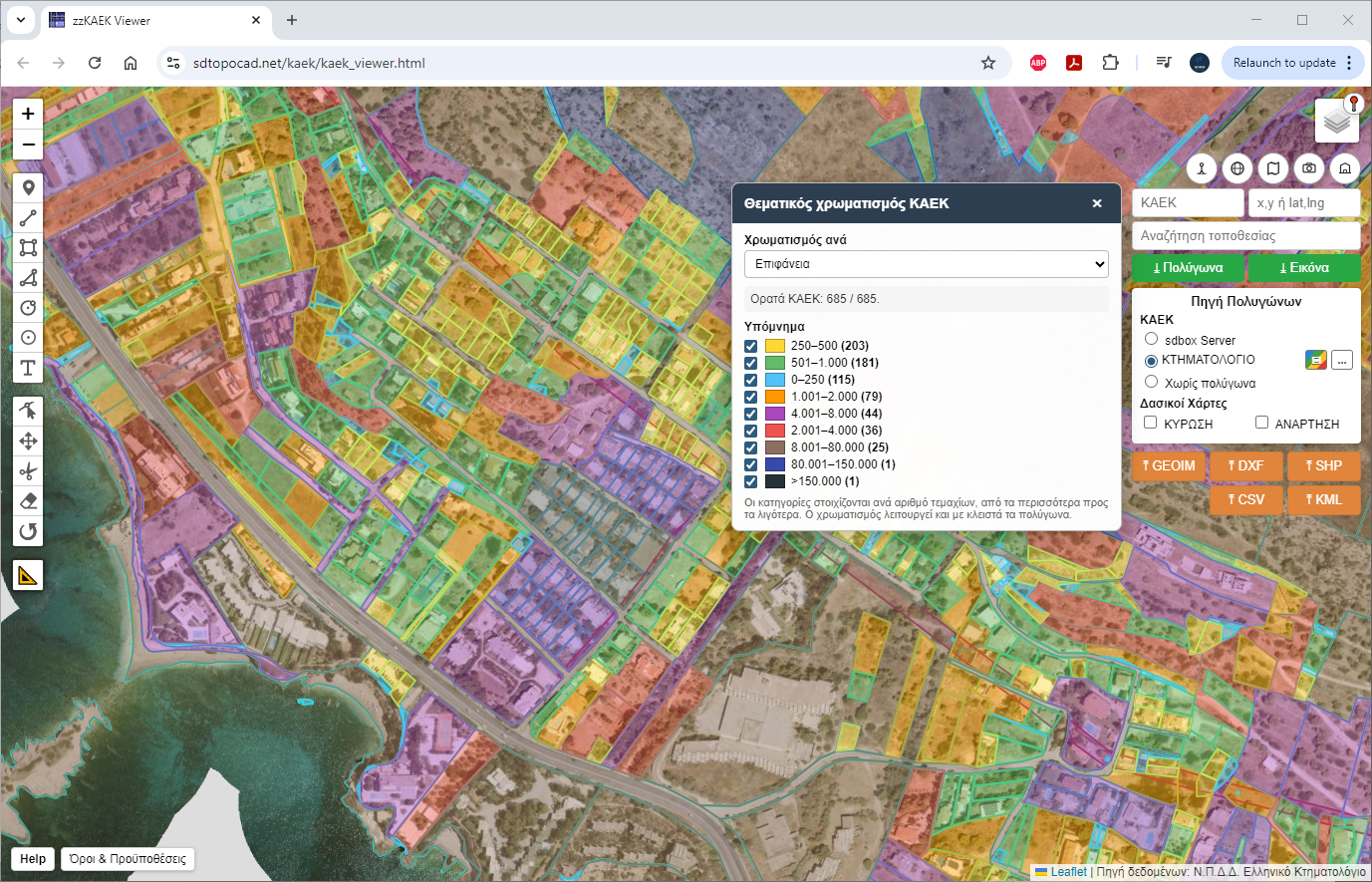

5.2 Ανάλυση Γεωτεμαχίων ανά Φάση

Όταν είναι ενεργή η πηγή Κτηματολόγιο (όλες οι φάσεις), τα γεωτεμάχια προβάλλονται με διαφορετική χρωματική ένδειξη, ανάλογα με τη φάση στην οποία ανήκουν, σύμφωνα με τις επίσημες φάσεις του Εθνικού Κτηματολογίου.

• Λειτουργούν – Ολοκληρωμένο και σε ισχύ Κτηματολόγιο.
• Ανάρτηση – Στάδιο ανάρτησης προσωρινών κτηματολογικών στοιχείων.
• Προανάρτηση – Προκαταρκτικό στάδιο ελέγχου και επιβεβαίωσης στοιχείων.
• Προκαταρκτικά – Πρώιμο στάδιο συλλογής και επεξεργασίας δεδομένων.

Η χρωματική διαφοροποίηση λειτουργεί αποκλειστικά ως οπτική ένδειξη και δεν επηρεάζει τα εξαγόμενα δεδομένα.

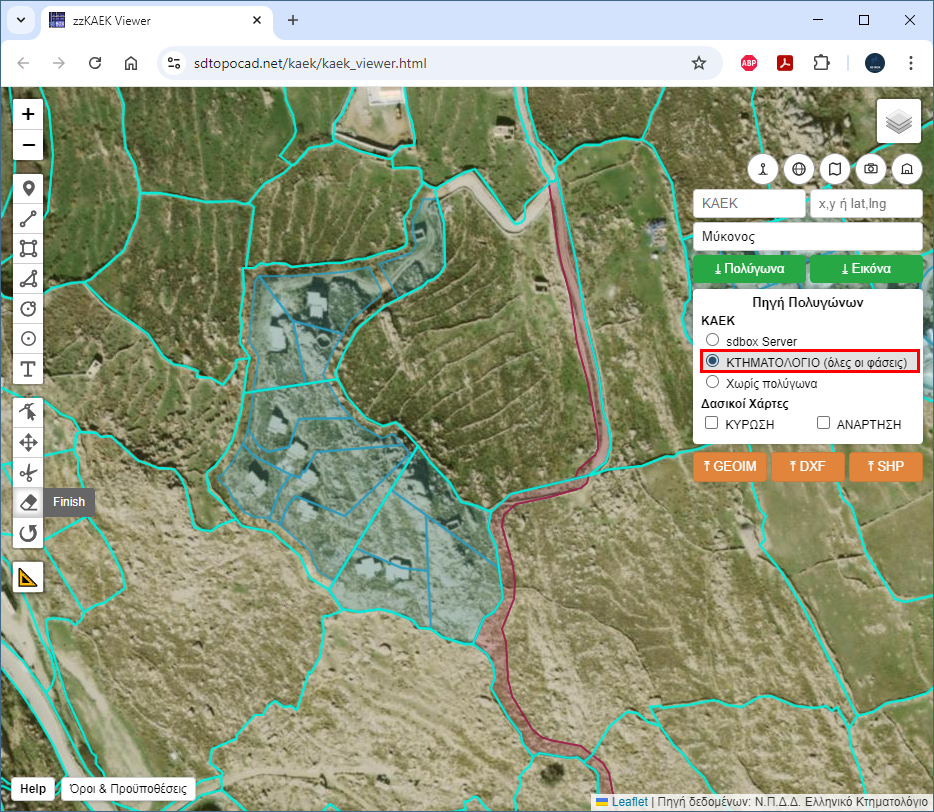

5.3 Κάθετες Ιδιοκτησίες και Δουλείες

Στον χάρτη προβάλλονται επίσης:

• Κάθετες – Αφορούν αυτοτελείς ιδιοκτησίες που έχουν συσταθεί καθ’ ύψος σε κοινό γεωτεμάχιο.
• Δουλείες – Αφορούν εμπράγματα δικαιώματα περιορισμένης χρήσης εις βάρος γεωτεμαχίου.

Η απεικόνισή τους εξαρτάται από τη διαθεσιμότητα των δεδομένων στις αντίστοιχες επίσημες πηγές.

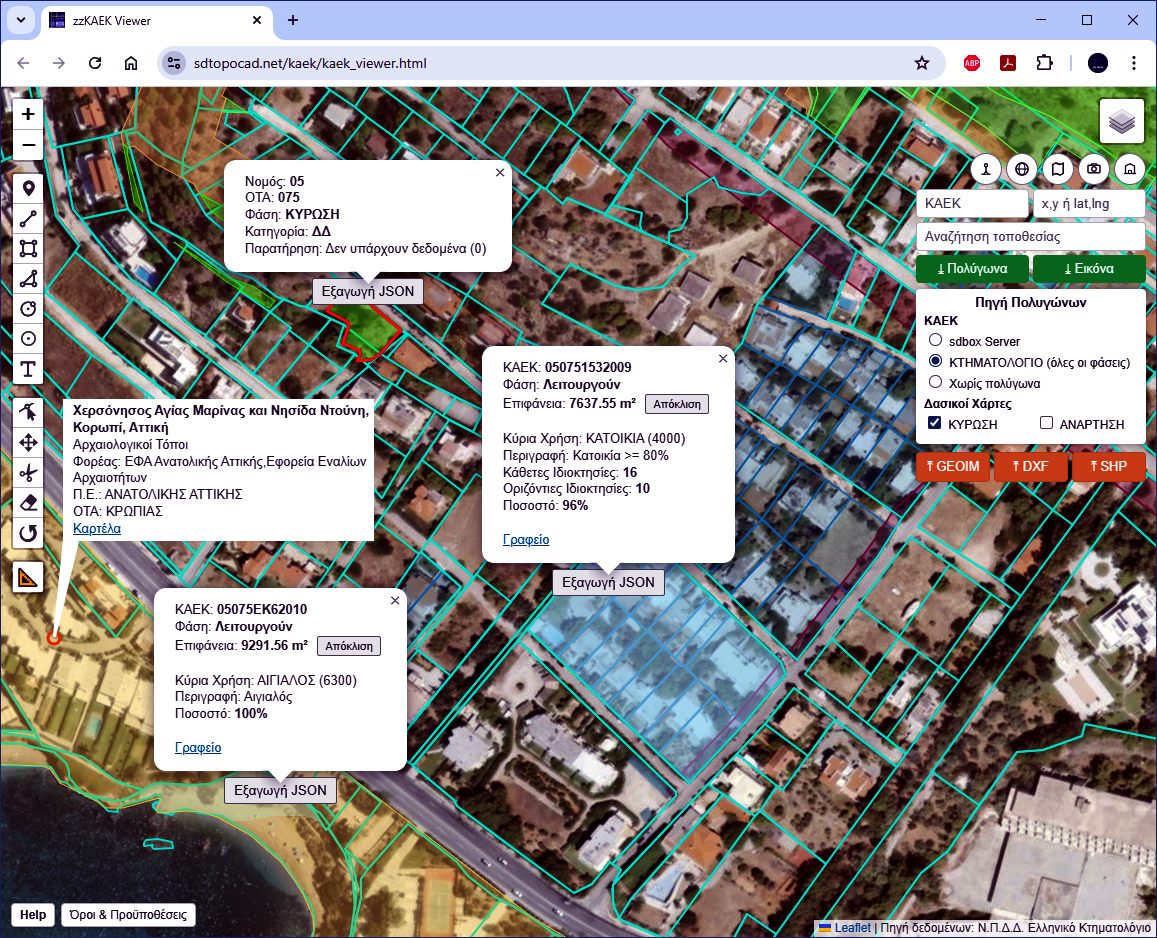

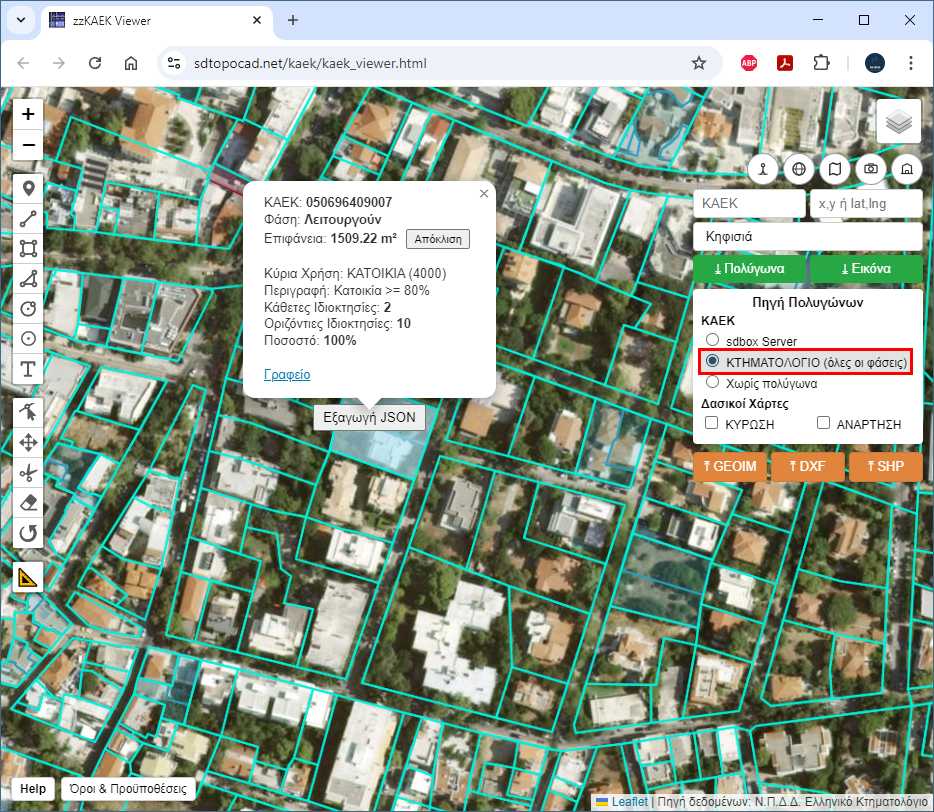

5.4 Πληροφορίες με Κλικ σε Γεωτεμάχιο

Με κλικ σε γεωτεμάχιο ΚΑΕΚ προβάλλονται βασικά στοιχεία ταυτότητας, όπως αυτά παρέχονται από τις επίσημες πηγές, ενδεικτικά:

• ΚΑΕΚ
• Εμβαδόν
• Φάση Κτηματολογίου
• Τύπος έκτασης
• Περιγραφή
• Σχέση με οριζόντιες και κάθετες ιδιοκτησίες ή δουλείες (εφόσον υπάρχουν)
• Ποσοστό ιδιοκτησίας
• Εργαλείο υπολογισμού Απόκλισης
• Σύνδεσμος προς το αρμόδιο Κτηματολογικό Γραφείο

Το εργαλείο Απόκλιση, εμφανίζει αυτόματα το εύρος ανεκτής απόκλισης εμβαδού μεταξύ των διαθέσιμων κτηματολογικών στοιχείων και του τοπογραφικού διαγράμματος. Το εύρος αυτό υπολογίζεται βάσει του θεσμοθετημένου μαθηματικού τύπου του Εθνικού Κτηματολογίου και χρησιμοποιείται ως κριτήριο συμβατότητας μεταξύ επιφανειών.

Παρέχεται δυνατότητα εξαγωγής των δεδομένων του επιλεγμένου γεωτεμαχίου σε μορφή JSON.

5.5 Εξαγωγές Γεωτεμαχίων ΚΑΕΚ

Ο Viewer υποστηρίζει την μεμονωμένη εξαγωγή γεωτεμαχίου ΚΑΕΚ με το κουμπί Εξαγωγή JSON και μαζική εξαγωγή γεωτεμαχίων, ανεξάρτητα από την ενεργή φάση ή την επιλεγμένη πηγή πολυγώνων, με το κουμπί ⤓ Πολύγωνα.

Οι εξαγωγές παρέχουν πρωτογενή γεωμετρικά δεδομένα και δεν βασίζονται στην απεικόνιση του χάρτη.

Τα εργαλεία Εξαγωγή JSON και ⤓ Πολύγωνα προτείνονται για εργασίες που απαιτούν γεωμετρική ακρίβεια, αντίθετα με την εξαγωγή εικόνας, καθώς η απεικόνιση στον χάρτη έχει διαφορετική ακρίβεια από τα εξαγόμενα δεδομένα. Σε όλες τις εξαγωγές περιλαμβάνονται και οι τυχόν κάθετες και δουλείες.

(Σημείωση: Τα αρχεία JSON μπορούν να εισαχθούν στο CAD με την εντολή ZJSONIN του SDBOX.)

6. Δασικοί Χάρτες

Απεικόνιση και ανάλυση δεδομένων Δασικών Χαρτών, όπως αυτά παρέχονται από τις επίσημες πηγές του Υπουργείου Περιβάλλοντος και Ενέργειας και τους αναρτημένους Δασικούς Χάρτες. Τα δεδομένα προβάλλονται για ενημερωτικούς και τεχνικούς σκοπούς και δεν υποκαθιστούν επίσημες πράξεις ή διοικητικές αποφάσεις.

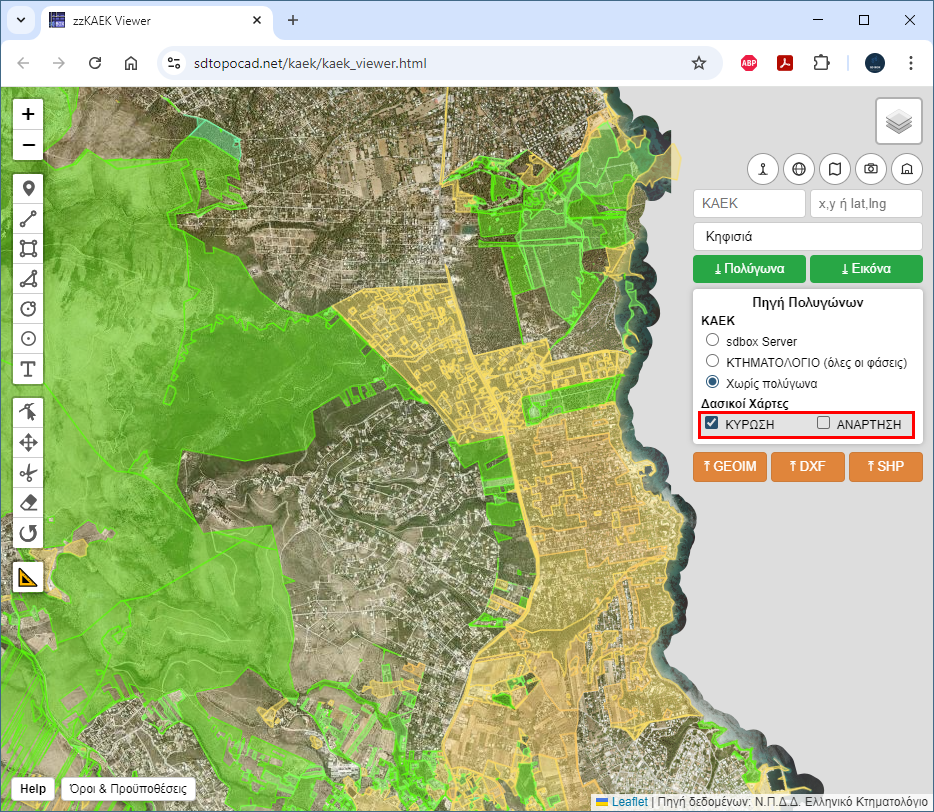

6.1 Απεικόνιση Δασικών Χαρτών

Οι Δασικοί Χάρτες προβάλλονται στον χάρτη ως πολύγωνα, με διακριτή χρωματική απεικόνιση ανά κατηγορία χαρακτηρισμού, σύμφωνα με την επίσημη ταξινόμηση των Δασικών Υπηρεσιών.

Η εμφάνιση των Δασικών Χαρτών μπορεί να ενεργοποιείται ή να απενεργοποιείται από τα διαθέσιμα θεματικά επίπεδα.

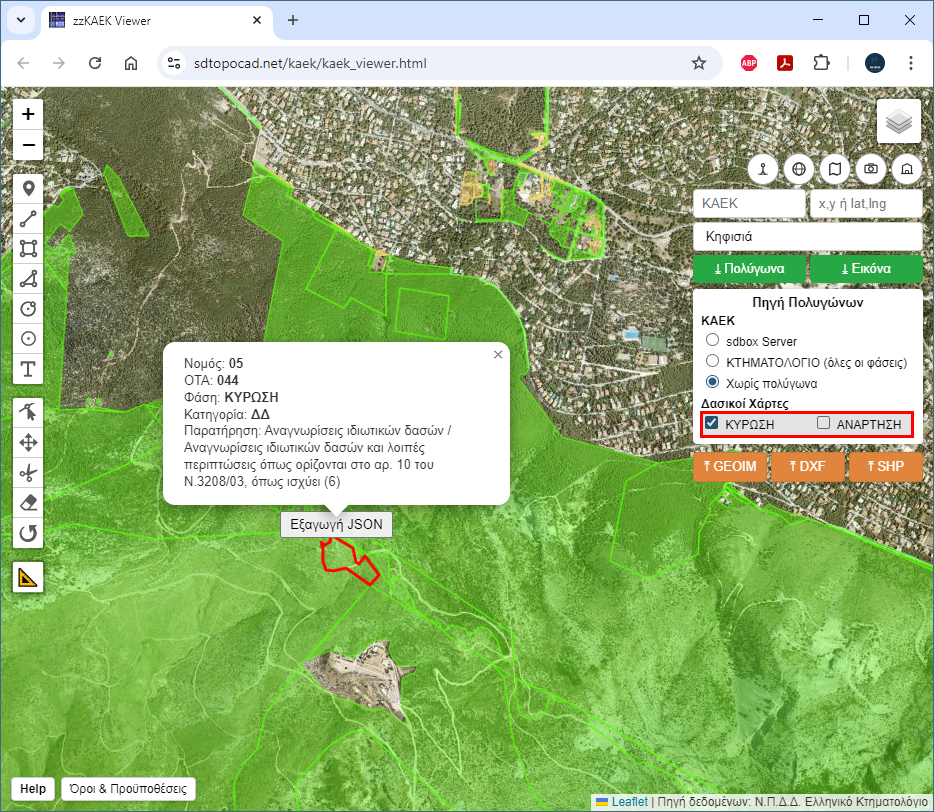

6.2 Πληροφορίες με Κλικ σε Πολύγωνο

Με κλικ σε πολύγωνο Δασικού Χάρτη προβάλλονται βασικά στοιχεία, όπως αυτά παρέχονται από τις επίσημες πηγές, ενδεικτικά:

• Νομός
• ΟΤΑ
• Φάση (ανάρτηση-κύρωση)
• Χαρακτηρισμός έκτασης
• Περιγραφή κατηγορίας
• Παρατηρήσεις

Παρέχεται δυνατότητα εξαγωγής των δεδομένων του επιλεγμένου πολυγώνου σε μορφή JSON.

6.3 Εξαγωγές Δασικών Χαρτών

Ο Viewer υποστηρίζει επίσης μαζική εξαγωγή πολυγώνων Δασικών Χαρτών, η οποία μπορεί να πραγματοποιείται ταυτόχρονα με εξαγωγές γεωτεμαχίων ΚΑΕΚ.

Οι εξαγωγές παρέχουν πρωτογενή γεωμετρικά δεδομένα, όπως αυτά παρέχονται από τις επίσημες πηγές, και δεν βασίζονται στην απεικόνιση του χάρτη.

Για εργασίες που απαιτούν γεωμετρική ακρίβεια συνιστάται η χρήση vector εξαγωγών (JSON), που παρέχονται είτε μεμονωμένα (με κλικ σε πολύγωνο) είτε μαζικά (βλ. Κεφ. 8.1).

(Σημείωση: Τα αρχεία JSON μπορούν να εισαχθούν στο CAD με την εντολή ZJSONIN του SDBOX.)

7. Σχεδίαση στον Χάρτη

Ο Viewer παρέχει εργαλεία σχεδίασης και επεξεργασίας, τα οποία εμφανίζονται σε γραμμή εργαλείων και χρησιμοποιούνται για τη δημιουργία, διαχείριση και σήμανση γεωμετριών επάνω στον χάρτη. Οι σχεδιασμένες γεωμετρίες χρησιμοποιούνται για τεχνικό έλεγχο, μετρήσεις και μπορούν να εξαχθούν για εισαγωγή στο CAD.

7.1 Υποστηριζόμενοι Τύποι Γεωμετριών

• Σημεία (Placemarks)
  Σημειακές οντότητες για επισήμανση θέσεων ενδιαφέροντος.
• Γραμμές (Πολυγωνικές)
  Γραμμικές γεωμετρίες πολλαπλών κορυφών, με αυτόματη αναγραφή του συνολικού μήκους.
• Ορθογώνια
  Κλειστές περιοχές που ορίζονται με δύο σημεία.
• Πολύγωνα
  Κλειστές περιοχές πολλών κορυφών, κατάλληλες για αποτύπωση εκτάσεων.
• Κύκλοι
  Γεωμετρίες που ορίζονται από κέντρο και ακτίνα.
• Κύκλοι (Placemarks)
  Σημειακές γεωμετρίες κυκλικής μορφής για επισήμανση θέσεων, με ορισμό κέντρου.
• Κείμενα
  Ελεύθερη τοποθέτηση κειμένου επάνω στον χάρτη για επεξηγηματική σήμανση.
• Μέτρηση Επιφάνειας
  Κλειστές γεωμετρίες πολλών κορυφών με αυτόματη αναγραφή επιφάνειας, η οποία ενημερώνεται δυναμικά σε περίπτωση τροποποίησης των κορυφών.

Οι γεωμετρίες που σχεδιάζονται από τον χρήστη οργανώνονται σε ξεχωριστό θεματικό επίπεδο (layer) Σχεδίαση (User drawn).

Το επίπεδο αυτό εμφανίζεται στον πίνακα θεματικών επιπέδων και μπορεί να ενεργοποιείται ή να απενεργοποιείται, ώστε οι σχεδιασμένες γεωμετρίες να προβάλλονται ή να αποκρύπτονται χωρίς να επηρεάζονται τα υπόλοιπα δεδομένα του χάρτη.

7.2 Πληροφορίες με Κλικ σε Σχεδιασμένες Γεωμετρίες

7

Με κλικ σε σχεδιασμένη γεωμετρία προβάλλονται πληροφορίες, οι οποίες διαφέρουν ανάλογα με τον τύπο της γεωμετρίας:

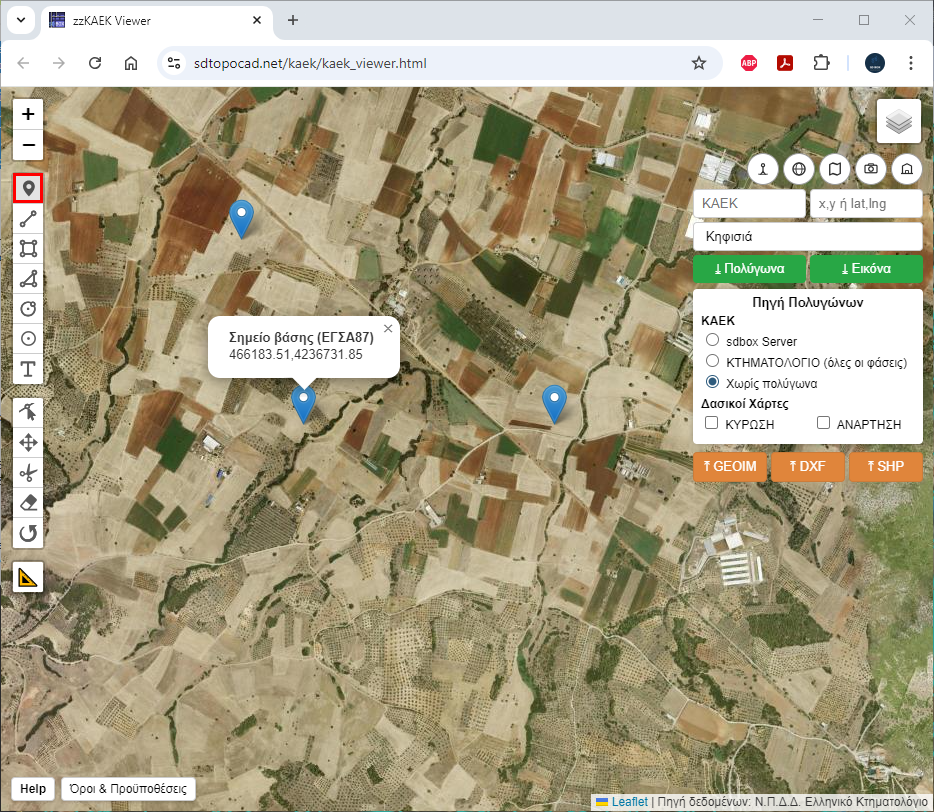

• Σημεία (Placemarks)
  Εμφανίζονται οι συντεταγμένες X, Y του σημείου.
• Γραμμές (Πολυγωνικές)
  Εμφανίζονται οι συντεταγμένες X, Y όλων των κορυφών.
• Ορθογώνια
  Εμφανίζεται η επιφάνεια και οι συντεταγμένες X, Y όλων των κορυφών.
• Πολύγωνα
  Εμφανίζεται η επιφάνεια και οι συντεταγμένες X, Y όλων των κορυφών.
• Κύκλοι
  Εμφανίζεται η επιφάνεια, η ακτίνα και οι συντεταγμένες X, Y του κέντρου.
• Κύκλοι (Placemarks)
  Εμφανίζονται οι συντεταγμένες X, Y του κέντρου.
• Κείμενα
  Εμφανίζονται οι συντεταγμένες X, Y του σημείου τοποθέτησης.
• Μέτρηση Επιφάνειας
  Δεν προβάλλονται πρόσθετες πληροφορίες με κλικ.

7.3 Εργαλεία Επεξεργασίας Γεωμετριών

Επιπλέον των εργαλείων σχεδίασης, ο Viewer παρέχει εργαλεία επεξεργασίας των ήδη σχεδιασμένων γεωμετριών, τα οποία επιτρέπουν τη διόρθωση, προσαρμογή και διαχείρισή τους επάνω στον χάρτη.

• Επεξεργασία κορυφών
  Επιτρέπει την επιλογή γεωμετρίας και τη μετακίνηση, προσθήκη ή αφαίρεση κορυφών, ώστε να τροποποιηθεί το σχήμα της.
• Μετακίνηση
  Επιτρέπει τη μεταφορά ολόκληρης της γεωμετρίας σε νέα θέση, χωρίς μεταβολή του σχήματος ή των διαστάσεών της.
• Κοπή πολυγώνων
  Επιτρέπει τη διαίρεση ενός πολυγώνου σε περισσότερα τμήματα, με βάση γραμμή που ορίζεται από τον χρήστη.
• Διαγραφή γεωμετριών
  Επιτρέπει την οριστική αφαίρεση επιλεγμένης γεωμετρίας από το επίπεδο σχεδίασης.
• Περιστροφή επιπέδου (Rotate layer)
  Επιτρέπει την περιστροφή του επιπέδου σχεδίασης ως σύνολο, για διευκόλυνση οπτικού ελέγχου και προσανατολισμού.

Τα εργαλεία αυτά εφαρμόζονται αποκλειστικά στις γεωμετρίες του επιπέδου Σχεδίαση (User drawn) και δεν επηρεάζουν τα θεσμικά ή χαρτογραφικά δεδομένα του Viewer.

7.4 Εξαγωγή Σχεδιασμένων Γεωμετριών

Οι γεωμετρίες που έχουν σχεδιαστεί από τον χρήστη μπορούν να εξαχθούν μαζικά σε μορφή JSON.

Για την εξαγωγή custom πολυγώνων βλ. Κεφ. 8.1.

(Σημείωση: Τα αρχεία JSON μπορούν να εισαχθούν στο CAD με την εντολή ZJSONIN του SDBOX.)

8. Εξαγωγές

Ο Viewer παρέχει εργαλεία εξαγωγής γεωχωρικών δεδομένων σε μορφές κατάλληλες για περαιτέρω επεξεργασία σε CAD και για τεχνικές εργασίες.

Οι εξαγωγές διακρίνονται σε:

• Vector εξαγωγές (JSON)
• Raster εξαγωγές (Εικόνα με γεωαναφορά)

⤓ Πολύγωνα: Μαζική εξαγωγή θεσμικών πολυγώνων (ΚΑΕΚ, Δασικοί Χάρτες & Custom πολύγωνα).

⤓ Εικόνα: Εξαγωγή γεωαναφερμένης εικόνας.

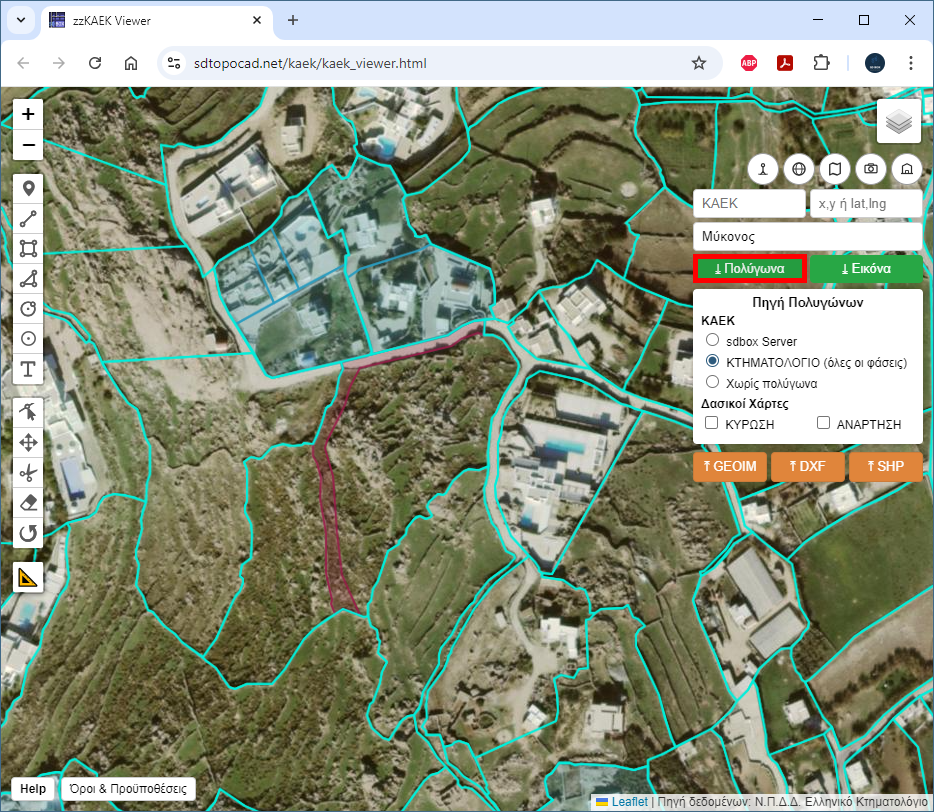

8.1 Μαζική Εξαγωγή Θεσμικών Πολυγώνων (ΚΑΕΚ & Δασικοί Χάρτες)

2

Ο Viewer υποστηρίζει μαζική εξαγωγή πολυγώνων θεσμικών δεδομένων και πολυγώνων χρήστη, η οποία περιλαμβάνει ταυτόχρονα:

• γεωτεμάχια ΚΑΕΚ,
• πολύγωνα Δασικών Χαρτών,
• custom πολύγωνα του χρήστη.

Με την ενεργοποίηση του εργαλείου ⤓ Πολύγωνα εμφανίζεται μήνυμα οδηγιών:

«Κρατήστε πατημένο το SHIFT και σύρετε ορθογώνιο πλαίσιο για επιλογή περιοχής.»

Ο χρήστης πρέπει:

• να κρατήσει πατημένο το πλήκτρο SHIFT,
• να σύρει με το ποντίκι ορθογώνιο πλαίσιο επάνω στον χάρτη,
• ώστε να ορίσει την περιοχή από την οποία θα εξαχθούν τα πολύγωνα.

Η εξαγωγή περιλαμβάνει όλα τα θεσμικά πολύγωνα (γεωτεμάχια ΚΑΕΚ και Δασικούς Χάρτες) και τα custom πολύγωνα που τέμνονται με την επιλεγμένη περιοχή.

Τα εξαγόμενα δεδομένα παρέχονται σε μορφή JSON και αντιστοιχούν σε πρωτογενή vector δεδομένα, όπως αυτά διατίθενται από τις επίσημες πηγές.

(Σημείωση: Τα αρχεία JSON μπορούν να εισαχθούν στο CAD με την εντολή ZJSONIN του SDBOX.)

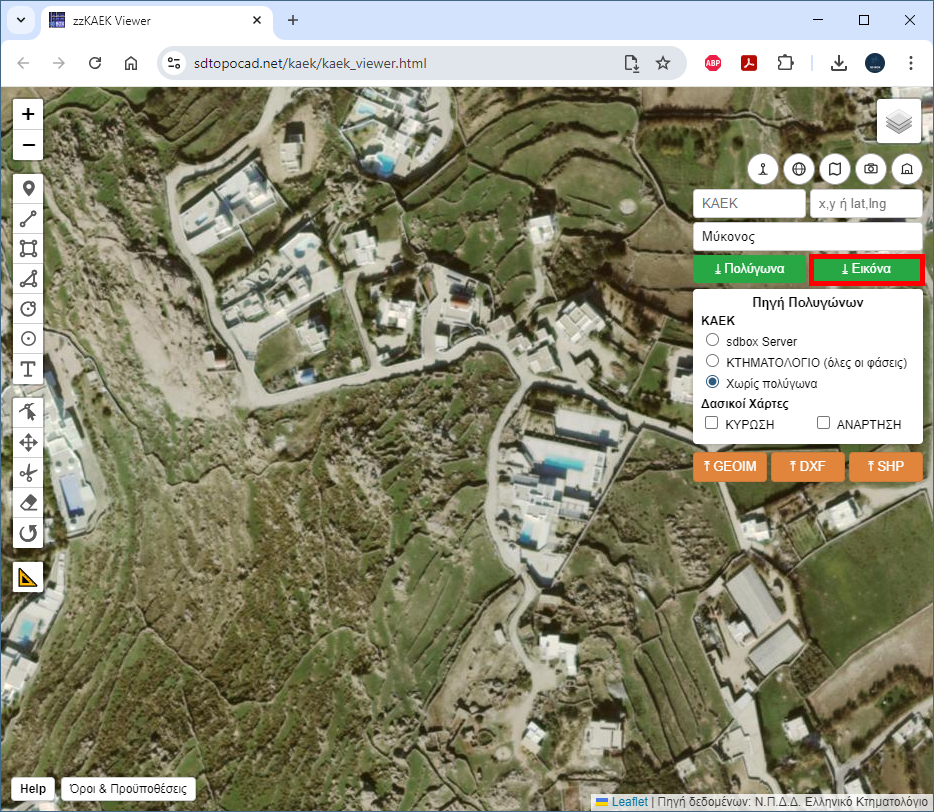

8.2 Εξαγωγή Εικόνας (GeoTIFF / Εικόνα με Γεωαναφορά)

2

Παρέχεται δυνατότητα εξαγωγής γεωαναφερμένης εικόνας της τρέχουσας προβολής του χάρτη.

Η εξαγωγή περιλαμβάνει:

• εικόνα raster,
• συνοδευτικό αρχείο γεωαναφοράς (world file).

Κατά την εξαγωγή γεωαναφερμένης εικόνας, ο τρόπος αποθήκευσης διαφέρει από την κλασική επιλογή αρχείου και ενδέχεται να προκαλέσει σύγχυση την πρώτη φορά.

Συγκεκριμένα:

• ο χρήστης επιλέγει φάκελο αποθήκευσης και όχι όνομα αρχείου,
• το όνομα του αρχείου και των συνοδευτικών αρχείων ορίζεται αυτόματα από τον Viewer,
• δεν επιτρέπεται η επιλογή γενικών φακέλων όπως Downloads ή Documents, για λόγους ασφάλειας του browser.

Κατά την πρώτη αποθήκευση σε νέο φάκελο, ο browser ενδέχεται να εμφανίσει πρόσθετα μηνύματα, όπως αιτήματα για:

• άδεια προβολής και αντιγραφής αρχείων,
• επιβεβαίωση αποθήκευσης αλλαγών στον επιλεγμένο φάκελο.

Τα μηνύματα αυτά αποτελούν τυπική συμπεριφορά ασφαλείας των σύγχρονων browsers και δεν υποδηλώνουν σφάλμα. Μετά την αρχική επιβεβαίωση, οι επόμενες εξαγωγές στον ίδιο φάκελο πραγματοποιούνται χωρίς πρόσθετες ερωτήσεις.

ΧΡΗΣΗ ΕΝΤΟΛΗΣ

Η εξαγόμενη εικόνα χρησιμοποιείται κυρίως για το χαρτογραφικό υπόβαθρο.

Σε περίπτωση που είναι ενεργά θεματικά επίπεδα πολυγώνων, αυτά δεν εξάγονται ως vector, αλλά αποτυπώνονται εκ νέου στο raster της εικόνας, γεγονός που μπορεί να οδηγήσει σε αποκλίσεις σε σχέση με τα vector δεδομένα.

Για εργασίες που απαιτούν γεωμετρική ακρίβεια συνιστάται η χρήση vector εξαγωγών (JSON), που παρέχονται είτε μεμονωμένα (με κλικ σε οντότητα), είτε μαζικά (βλ. Κεφ. 8.1.

Οι γεωαναφερμένες εικόνες μπορούν να εισαχθούν στο CAD με την εντολή ZIMGEO του SDBOX.

9. Εισαγωγές

Η ενότητα αυτή περιγράφει τις διαθέσιμες εισαγωγές δεδομένων στον zzKAEK Viewer, όπως υλοποιούνται στην τρέχουσα έκδοση.

Γενικά ισχύει ότι:

• τα εισαγόμενα δεδομένα προστίθενται στον χάρτη ως επιπλέον θεματικά επίπεδα (overlays),
• μπορούν να ενεργοποιούνται ή να απενεργοποιούνται από τον πίνακα επιπέδων (Layers),
• δεν επηρεάζουν τα θεσμικά δεδομένα ή τις εξαγωγές του Viewer.

Για ορισμένους τύπους δεδομένων (εικόνες / GeoTIFF) εμφανίζονται επιπλέον controls, όπως ρύθμιση διαφάνειας και κουμπί αφαίρεσης επιπέδου.

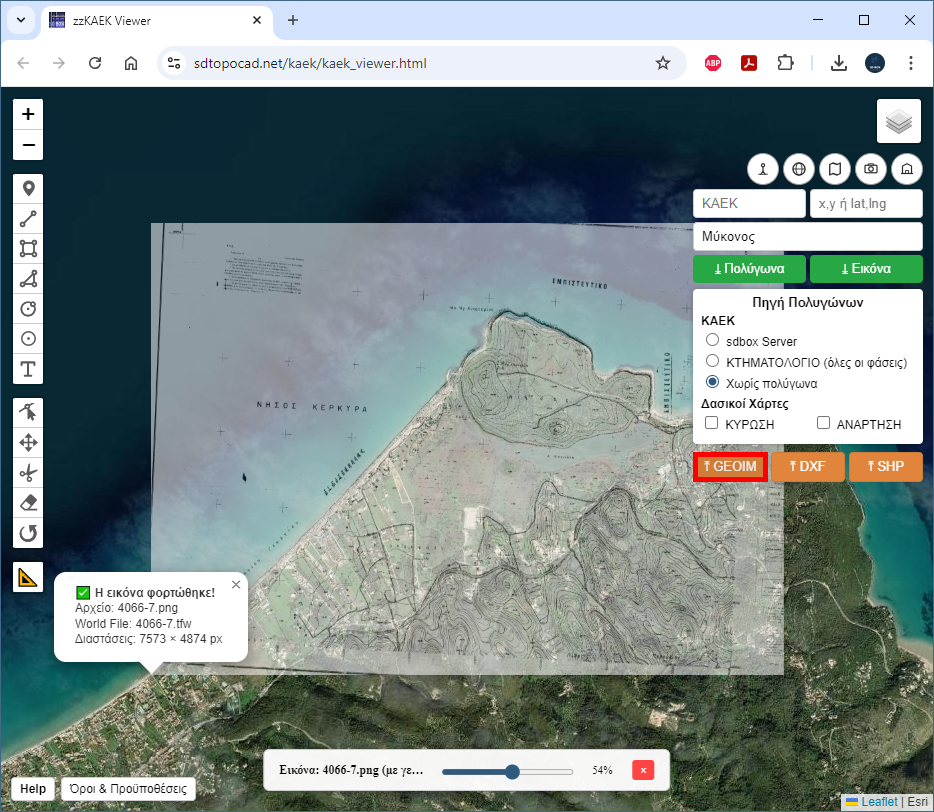

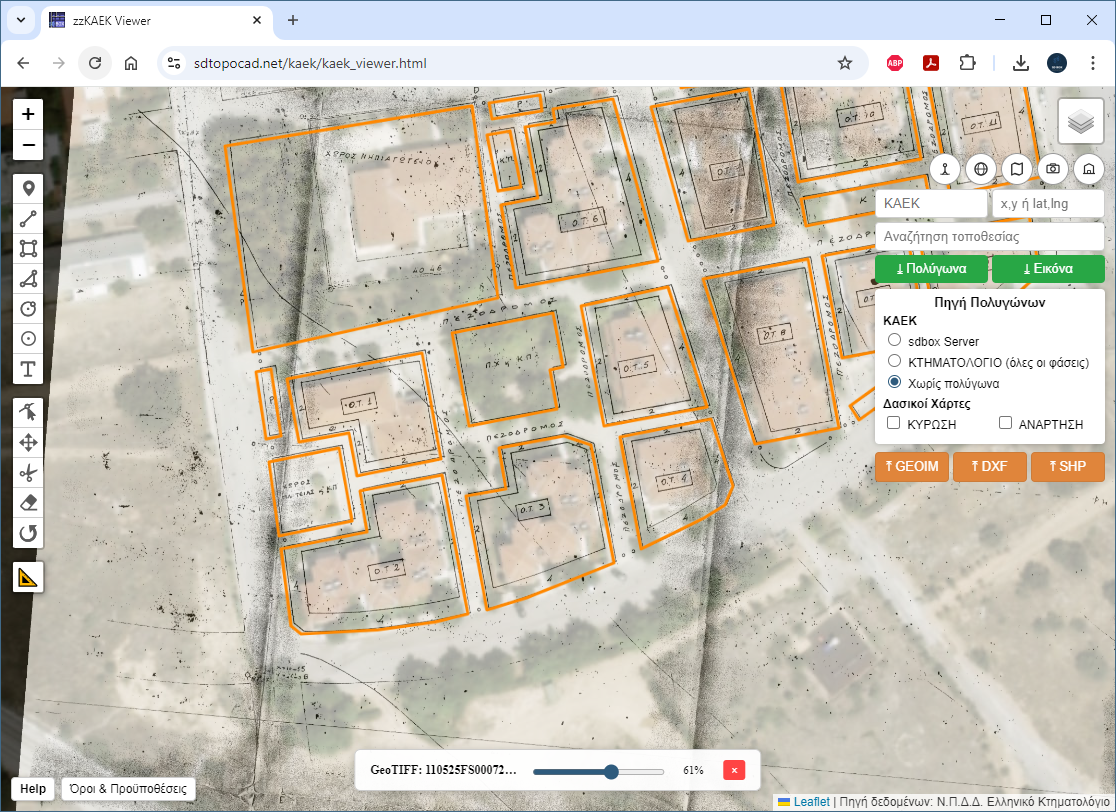

9.1 GEOIM – GeoTIFF ή Εικόνα με Γεωαναφορά

Το κουμπί ⤴ GEOIM επιτρέπει τη φόρτωση:

• GeoTIFF (.tif, .tiff) με ενσωματωμένη γεωαναφορά, ή
• εικόνων (.jpg, .png, .bmp, .gif, .webp) με συνοδευτικό world file.

Συμπεριφορά:

• για GeoTIFF, ο Viewer επιχειρεί αυτόματη ανάγνωση και τοποθέτηση στον χάρτη,
• αν η ανάγνωση επιτύχει, το αρχείο προστίθεται ως overlay και γίνεται αυτόματο zoom στην έκτασή του,
• αν το αρχείο .tif/.tiff δεν μπορεί να διαβαστεί ως GeoTIFF, εμφανίζεται σχετική ενημέρωση και δίνεται δυνατότητα συνέχισης ως εικόνα με world file,
• για εικόνες με world file, ο χρήστης επιλέγει το αντίστοιχο αρχείο (.jgw, .pgw, .pngw, .tfw, .wld κ.λπ.).

Η γεωαναφορά μέσω world file θεωρείται ότι βασίζεται σε ΕΓΣΑ’87 (EPSG:2100) και μετατρέπεται κατάλληλα για την προβολή στον χάρτη.

Τα εισαγόμενα GeoTIFF / εικόνες εμφανίζονται στο Layers panel με δυνατότητα ρύθμισης διαφάνειας και αφαίρεσης.

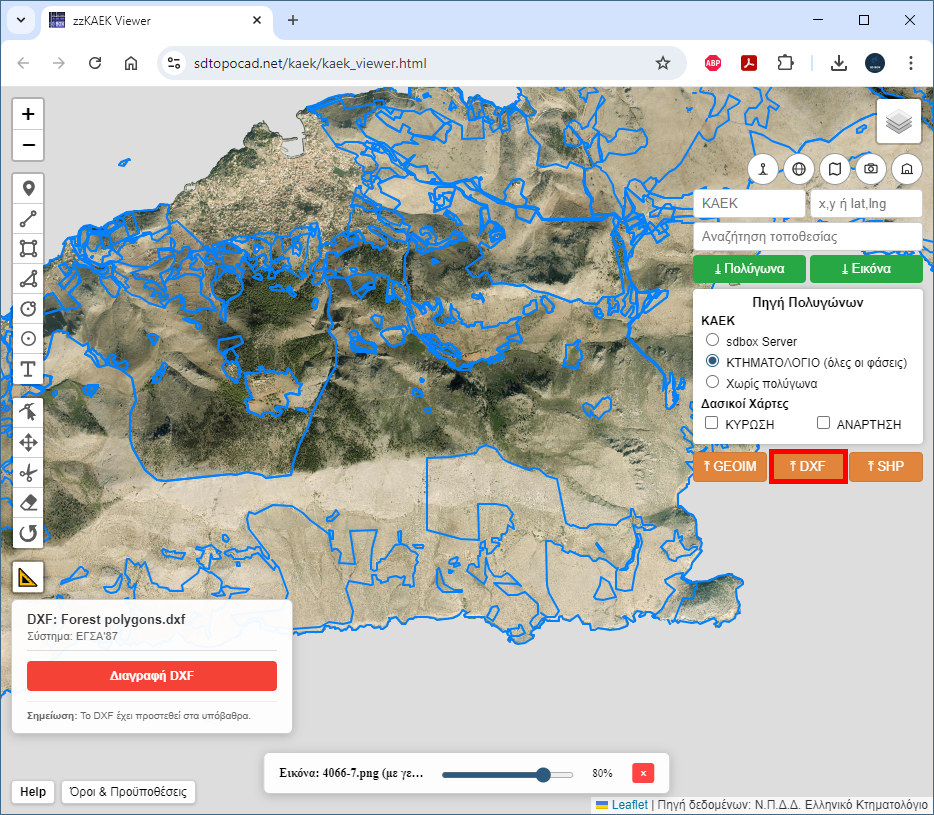

9.2 DXF – Εισαγωγή DXF (μόνο ΕΓΣΑ’87)

Το κουμπί ⤴ DXF φορτώνει αρχείο DXF και το προσθέτει στον χάρτη ως ξεχωριστό overlay.

Περιορισμός:

• η εισαγωγή DXF υποστηρίζεται μόνο όταν εντοπιστούν συντεταγμένες σε ΕΓΣΑ’87,
• αν δεν εντοπιστούν συντεταγμένες ΕΓΣΑ’87, η εισαγωγή απορρίπτεται με σχετικό μήνυμα.

Μετά τη φόρτωση:

• εμφανίζεται συνοπτική ενημέρωση (π.χ. πλήθος οντοτήτων, layers),
• ο Viewer κάνει αυτόματο zoom στην έκταση των δεδομένων,
• το επίπεδο εμφανίζεται στο Layers panel ως DXF: <όνομα αρχείου>.

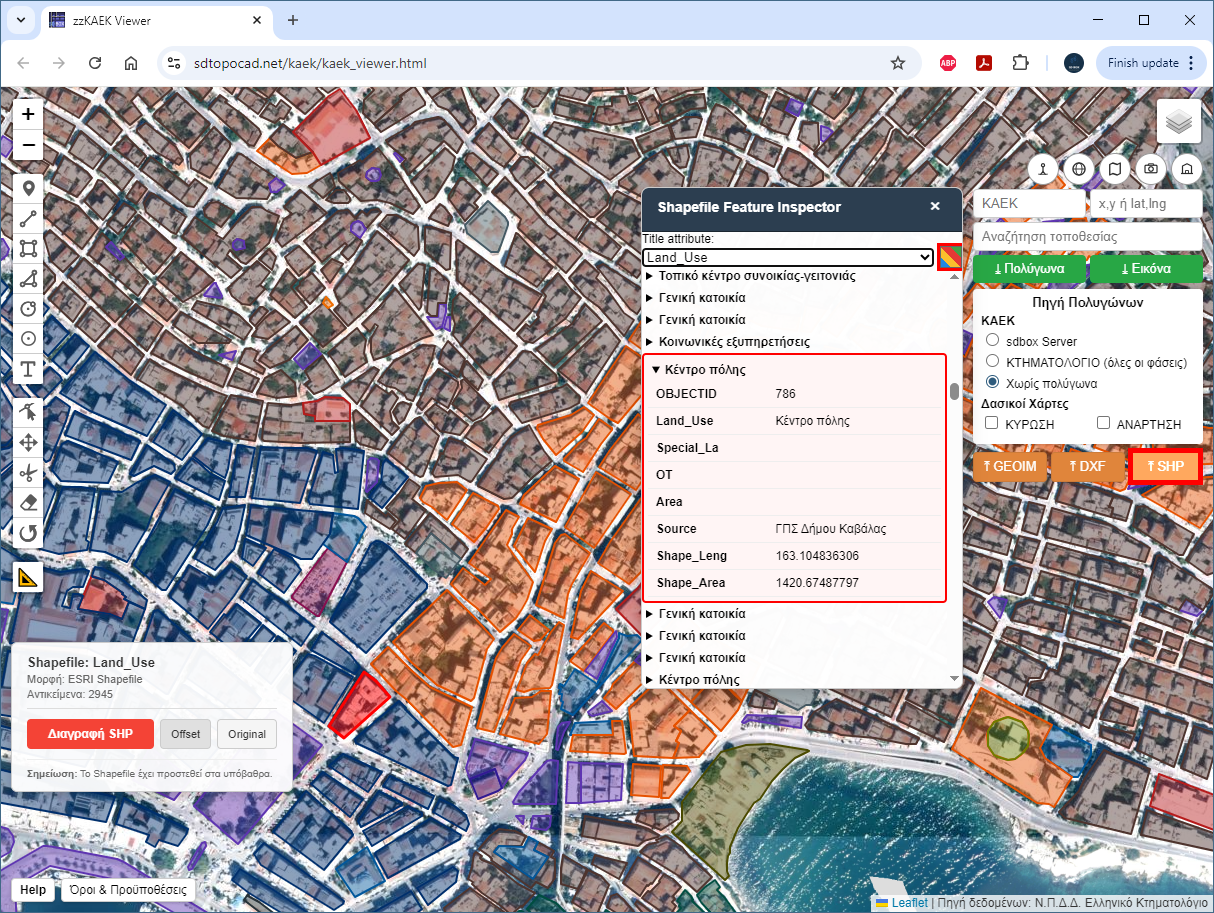

9.3 SHP – Εισαγωγή Shapefile

Το κουμπί ⤴ SHP επιτρέπει εισαγωγή Shapefile είτε ως:

• .shp (με όλα τα απαραίτητα συνοδευτικά αρχεία),
• .zip που περιέχει πλήρη δομή shapefile.

Οι συντεταγμένες αντιμετωπίζονται ως ΕΓΣΑ’87 και μετατρέπονται για σωστή προβολή στον χάρτη.

Με κλικ σε feature εμφανίζονται τα διαθέσιμα attributes του shapefile.

Το επίπεδο προστίθεται στο Layers panel και μπορεί να ενεργοποιείται ή να απενεργοποιείται.

9.4 KML

Στην τρέχουσα έκδοση του Viewer δεν υφίσταται ενεργό κουμπί ή μηχανισμός εισαγωγής KML.

Η υποστήριξη KML αποτελεί προγραμματισμένη / μελλοντική δυνατότητα και θα τεκμηριωθεί πλήρως με την υλοποίηση του αντίστοιχου μηχανισμού φόρτωσης.
