Εμβαδομέτρηση-Κορυφές-πλευρές (ZID, ZIDS, ZIK, ZIKS)

SDBox Design Software - Οδηγός εντολών για εμβαδομέτρηση, σημείωση κορυφών και υπολογισμό περιοχών σε CAD σχέδια

Αυτό το εγχειρίδιο καλύπτει τις εντολές της SDBox για εμβαδομέτρηση κλειστών περιοχών, σημείωση κορυφών με Block, υπολογισμό περιμέτρου και εμβαδού, καθώς και δημιουργία πινάκων συντεταγμένων. Οι εντολές υποστηρίζουν Τοπογραφικά σχέδια, διαχωριστικά και άλλες εφαρμογές που απαιτούν ακριβή μέτρηση περιοχών.

Επιλογή εσωτερικού σημείου ZID

Επιλέγετε εσωτερικό σημείο εντός κλειστής περιοχής (ZID) ή επιλέγετε Pline ή ορίζετε επιφάνεια επιλέγοντας τα σημεία της (ZIDS), στην οποία σχεδιάζονται Block με ονομασία σε κάθε κορυφή, οι πλευρές και το εμβαδόν της και αντίστοιχος πίνακας.

Command: ZID Επιλέξτε σημείο κοντά στην 1η κορυφή της περιοχής εμβαδομέτρησης [Enter= Select Pline]:

Παράδειγμα περιοχής για εμβαδομέτρηση

Διαδικασία

ZID: Επιλέγετε σημείο εντός της κλειστής περιοχής και κοντά στην κορυφή από όπου θέλετε να αρχίσει η αρίθμηση ή επιλέγετε Pline (και πάλι στην συνέχεια την αρχή αρίθμησης).

ZIDS: Επιλέγετε σημείο προς σημείο (κατά προτίμηση αριστερόστροφα) την περιοχή που θέλετε να εμβαδομετρήσετε.

περίμετρος : 198.054 **** Ε Μ Β Α Δ Ο Ν = 2591.642 **** 5 κορυφές. Θέλετε να συνεχίσετε με τις επιλογές εισαγωγής στοιχείων εμβαδομέτρησης ? Y/N <Yes> :

Σημείωση:

Αφού κλείσετε τις καρτέλες και επιλέξετε τα αντίστοιχα Layer, οι κορυφές και οι πλευρές εισάγονται αυτόματα και δίνετε και την τελική θέση αναγραφής του εμβαδού.

Αν υπάρχουν ήδη σχεδιασμένες κορυφές στην περιοχή που επιλέξατε το πρόγραμμα σας προτείνει να μην εισαχθούν και νέες στη θέση τους.

Η παραπάνω λειτουργία εξυπηρετεί την εμβαδομέτρηση όμορων περιοχών.

^ Αρχή σελίδας

Διαδικασία εντολών

Διαδικασία εκτέλεσης των εντολών ZID και ZIDS

Μετά την επιλογή της περιοχής, εμφανίζεται διάλογος για επιλογή Layer και ρυθμίσεις Block:

Λεπτομέρειες για Layer

Από την παραπάνω καρτέλα ορίζεται τα στοιχεία των Block που θα εισαχθούν σε κάθε κορυφή.

Όλα τα προτεινόμενα Block, εκτός από την Attribute την αρίθμηση της κορυφής, έχουν και 2η Attribute όπου μπορείτε να γράψετε το υψόμετρο της κορυφής ή σημειώσεις (μάντρα, ανυλοποίητη κορυφή κ.λ.π.)

Τα 3 βασικά Block για κορυφές έχουν τις εξής διαφορές:

Τύποι Block για κορυφές:

Block 1: Περιέχει 4 Layer (σημείο, κυκλάκι, attribute για αρίθμηση κορυφής και attribute για περιγραφή κορυφής).

Block 2: Όλα τα παραπάνω είναι σε 1 Layer και δεν έχει κυκλάκι.

Block 3: Περιλαμβάνει σε 1 Layer όσα και το πρώτο.

Τα τρία βασικά Block για κορυφές

^ Αρχή σελίδας

Ρυθμίσεις εμβαδού και πλευρών

Μπορείτε ακόμη να κάνετε ρυθμίσεις για την αναγραφή του εμβαδού και των πλευρών.

Ρυθμίσεις για την αναγραφή του εμβαδού

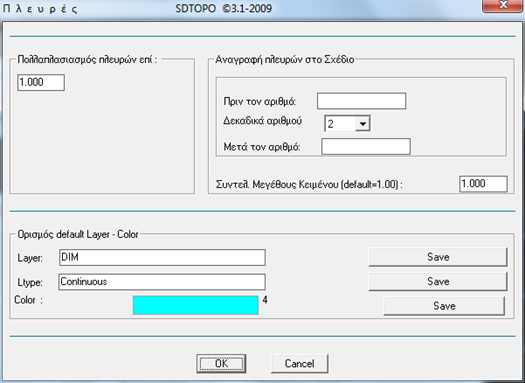

Ρυθμίσεις για την αναγραφή των πλευρών

Χρήση:

Οι ρυθμίσεις επιτρέπουν τον έλεγχο της μορφής αναγραφής του εμβαδού (μονάδες μέτρησης, ακρίβεια δεκαδικών) και των πλευρών (μήκος, στυλ γραμμής, κείμενο).

^ Αρχή σελίδας

Εισαγωγή κορυφών και πλευρών

Η παραπάνω λειτουργία εξυπηρετεί την εμβαδομέτρηση όμορων περιοχών:

Παράδειγμα εμβαδομέτρησης όμορων περιοχών

Σημείωση:

Αν μάλιστα έχετε ήδη σχεδιασμένες τις κορυφές σε μια περιοχή μπορείτε, εκτελώντας την ZID να εισάγετε μόνο το εμβαδόν με την σειρά των κορυφών όπως αυτές είναι σχεδιασμένες χωρίς να εισαχθούν νέες.

^ Αρχή σελίδας

Πίνακας συν/νων κορυφών

Στην συνέχεια έχετε την δυνατότητα να εισάγετε πίνακα συν/νων κορυφών με Τίτλο της επιλογής σας, αριθμό κορυφών, περίμετρο και το εμβαδόν.

Παράδειγμα πίνακα συντεταγμένων κορυφών

^ Αρχή σελίδας

Κορυφές κτιρίου ZIK

Κορυφές κτιρίου για Τοπογραφικό ή ΔΚ

ZIK: Επιλέγετε εσωτερικό σημείο κλειστής περιοχής Κτιρίου όπου σχεδιάζονται Block με ονομασία σε κάθε κορυφή. (Η εισαγωγή και η αρίθμηση γίνονται αυτόματα).

Εισαγωγή κορυφών κτιρίου με ZIK

^ Αρχή σελίδας

Κορυφές κτιρίου ZIKS

ZIKS: Επιλέγετε σημεία Κτιρίου και σχεδιάζονται Block με ονομασία σε κάθε κορυφή. (Η εισαγωγή και η αρίθμηση γίνονται αυτόματα).

Εισαγωγή κορυφών κτιρίου με ZIKS

^ Αρχή σελίδας

Εισαγωγή Block κορυφών ZZK

ZZK: Εισαγωγή Block κορυφών κτιρίου στο Σχέδιο με πολλαπλές δυνατότητες ονομασίας κατά την εισαγωγή και την σχεδίαση στην οθόνη (και δυνατότητα εξαγωγής σε αρχείο).

Για ΠΙΝΑΚΑ ΚΟΡΥΦΩΝ ΚΤΙΡΙΟΥ: ZPIK

Βίντεο οδηγίες:

Δείτε το βίντεο οδηγό για την εντολή ZID

Δείτε το βίντεο οδηγό για την εντολή ZIDS

Δείτε το βίντεο οδηγό για κορυφές κτιρίου
