ΚΗΔ / ΔΓΜ με το SDBOX
Το SDBOX δεν αντικαθιστά τη γνώση των προδιαγραφών· τις ενσωματώνει στη ροή εργασίας, ώστε η διαδικασία να γίνεται πιο ελεγχόμενη και λιγότερο επιρρεπής σε λάθη.
ΚΗΔ με το SDBOX
Με το SDBOX:
- Προετοιμάζεται το σχέδιο σύμφωνα με τις προδιαγραφές
- Οργανώνονται τα απαιτούμενα layer
- Γίνεται η απαραίτητη μετατροπή της πληροφορίας σε μορφή κατάλληλη για υποβολή
Άνοιγμα οδηγού
Βίντεο οδηγός ΚΗΔ
Η πλήρης διαδικασία δημιουργίας των αρχείων ΚΗΔ παρουσιάζεται σε ενιαίο πρακτικό βίντεο, από το τοπογραφικό έως τα τελικά PDF και DXF υποβολής.

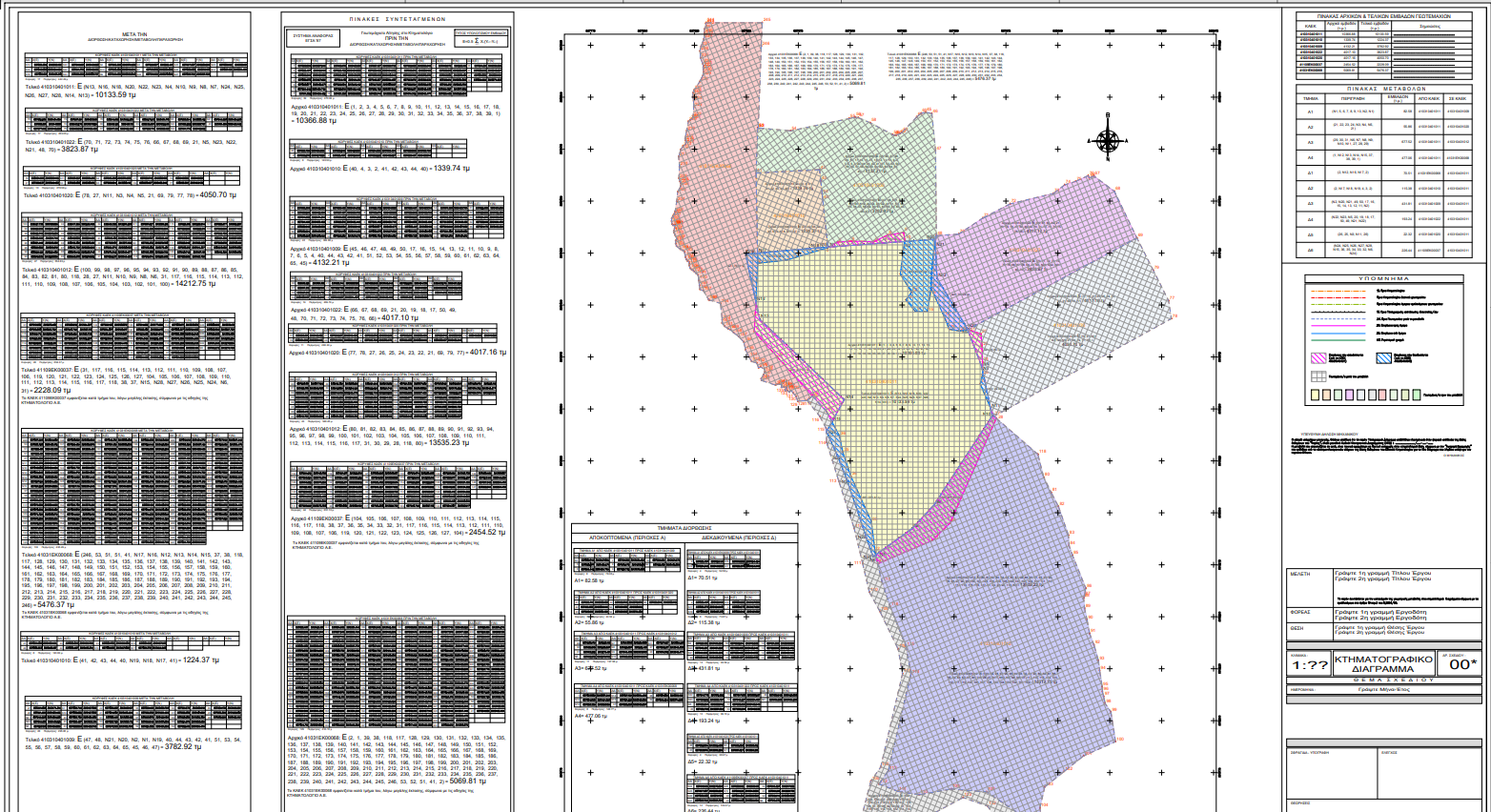

ΔΓΜ με το SDBOX
Για ΔΓΜ διόρθωσης ή εγγραπτέας πράξης, επιλέγετε αυτόματη σύνταξη ή χειροκίνητη διαμόρφωση με τα αντίστοιχα εργαλεία.
Αυτόματη σύνταξη ΔΓΜ
Το SDBOX δημιουργεί ολοκληρωμένο Διάγραμμα Γεωμετρικών Μεταβολών με αφετηρία τα αρχικά όρια Κτηματολογίου, τουλάχιστον ένα τελικό πολύγωνο και το πλαίσιο κανάβου. Συμπληρώνει τα υπόλοιπα τελικά γεωτεμάχια, οργανώνει μεταβολές και πίνακες και ζητά τον έλεγχο του μηχανικού πριν από τη σύνταξη.
Τα τελικά πολύγωνα που έχουν σχεδιαστεί διατηρούνται όπως είναι σχεδιασμένα.
Εισαγωγή στο Αυτόματο ΔΓΜ
Δείτε την αυτόματη σύνταξη στην πράξη. Στον αναλυτικό οδηγό υπάρχουν και παραδείγματα για νησίδα (Νέο ΚΑΕΚ) και συνένωση γεωτεμαχίων.
Χειροκίνητη σύνταξη ΔΓΜ
Τα εργαλεία χειροκίνητης σύνταξης παραμένουν διαθέσιμα, με την ακόλουθη σειρά εργασίας:
- Πινακίδα ΔΓΜ και στοιχεία διαγράμματος.
- Αρχικά γεωτεμάχια: περιγράμματα, κορυφές, εμβαδά και πίνακες.
- Πολύγωνα διόρθωσης: βασικό ΚΑΕΚ και απαιτούμενες μεταβολές.
- Τελικά γεωτεμάχια: «Layer τελικών» και μετά επιφάνειες και πίνακες τελικών.
Layout, όρια και hatch είναι προαιρετικά βοηθητικά εργαλεία που χρησιμοποιούνται όταν χρειάζονται.
Βίντεο χειροκίνητης σύνταξης ΔΓΜ
Το διαθέσιμο αναλυτικό βίντεο παρουσιάζει την χειροκίνητη μέθοδο. Για την αυτόματη μέθοδο μπορείτε να παρακολουθήσετε το εισαγωγικό βίντεο παραπάνω και τα υπόλοιπα παραδείγματα στον αναλυτικό οδηγό.
Έλεγχος και εξαγωγή
- Ελέγχουν τη δομή και την πληρότητα του σχεδίου
- Επαληθεύουν τη σωστή αντιστοίχιση αντικειμένων σε layer
- Εντοπίζουν ασυμβατότητες πριν την τελική εξαγωγή
Οδηγοί και επόμενα βήματα
Για ΚΗΔ
- Δες τον οδηγό χρήσης ΚΗΔ
- Παρακολούθησε τα βίντεο
- Χρησιμοποίησε τα δωρεάν πρότυπα DWG
Για ΔΓΜ
Για τη ZZDGMAUTO ξεκινήστε από τον αναλυτικό οδηγό αυτόματης σύνταξης. Παρακολουθήστε το εισαγωγικό βίντεο του Αυτόματου ΔΓΜ παραπάνω. Το παλαιότερο βίντεο παρουσιάζει τη χειροκίνητη μέθοδο.
