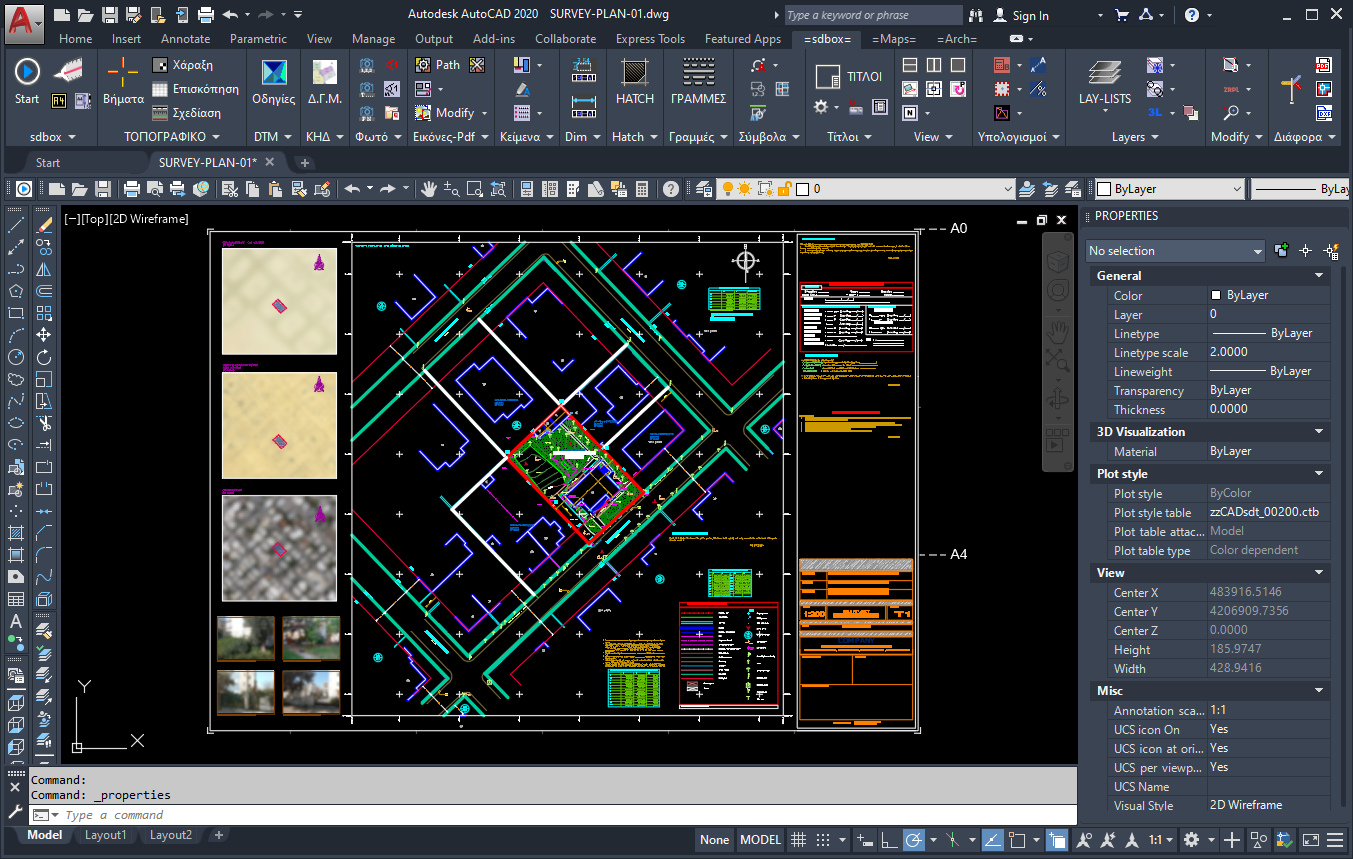

Πώς κάνω ένα Τοπογραφικό με το SDBOX
Η σύνταξη τοπογραφικού διαγράμματος με το SDBOX ακολουθεί μια λογική, δομημένη διαδικασία, η οποία καλύπτει όλα τα στάδια: από την αρχική ρύθμιση του σχεδίου μέχρι τον τελικό έλεγχο και την παράδοση.
Δεν απαιτείται να θυμάσαι εντολές ή βήματα απ' έξω· το SDBOX καθοδηγεί τη διαδικασία και σου επιτρέπει να δουλεύεις με τη σειρά που ταιριάζει στο έργο σου.
Δεν απαιτείται να θυμάσαι εντολές ή βήματα απ' έξω· το SDBOX καθοδηγεί τη διαδικασία και σου επιτρέπει να δουλεύεις με τη σειρά που ταιριάζει στο έργο σου.
1 Αρχικές ρυθμίσεις σχεδίου
Η διαδικασία ξεκινά με τη σωστή προετοιμασία του σχεδίου.
Στο SDBOX:
Στο SDBOX:
- Ορίζονται προτεινόμενες ρυθμίσεις για τοπογραφικά
- Καθορίζονται layers, χρώματα, τύποι γραμμών και συντελεστές μεγέθους
- Ρυθμίζονται αυτόματα οι μονάδες σύμφωνα με τις απαιτήσεις τοπογραφικού
💡 Σημείωση: Οι ρυθμίσεις αυτές γίνονται μία φορά στην αρχή του σχεδίου και αποτελούν τη βάση για όλα τα επόμενα βήματα.
2 Εισαγωγή σημείων και δεδομένων
Στη συνέχεια εισάγονται τα δεδομένα αποτύπωσης:
- Σημεία από αρχείο συντεταγμένων
- Μετρήσεις GPS ή ταχυμετρία
- Σημεία εξάρτησης και χαρακτηριστικά σημεία
✅ Έλεγχο και διαχείριση σημείων
✅ Προσαρμογή της εμφάνισής τους
✅ Ευκολότερη σχεδίαση πάνω σε πυκνές αποτυπώσεις
3 Σχεδίαση υφιστάμενης κατάστασης
Με βάση τα σημεία, ακολουθεί η σχεδίαση της υφιστάμενης κατάστασης:
- Όρια, κτίρια, μάντρες, δρόμοι και λοιπές κατασκευές
- Φυσικά στοιχεία και λοιπές γραμμές αποτύπωσης
Το SDBOX παρέχει εξειδικευμένα σχεδιαστικά εργαλεία που επιταχύνουν τη διαδικασία και διασφαλίζουν ομοιομορφία στο σχέδιο.
4 Χαρακτηρισμοί, hatch και σύμβολα
Στο επόμενο στάδιο:
- Εφαρμόζονται hatch σε κτίρια, εδάφη και περιοχές
- Εισάγονται σύμβολα (δέντρα, φρεάτια, κολώνες κ.λπ.)
- Προστίθενται χαρακτηρισμοί και ενδείξεις
Αυτόματη προσαρμογή: Οι εντολές του SDBOX προσαρμόζουν αυτόματα μεγέθη και εμφάνιση, ανάλογα με την κλίμακα του σχεδίου.
5 Υψομετρικά, ισοϋψείς και DTM
Όταν απαιτείται:
- Ορίζεται υψομετρική αφετηρία
- Εισάγονται στάθμες και υψόμετρα
- Δημιουργούνται τρίγωνα και ισοϋψείς
- Πραγματοποιείται έλεγχος και εξομάλυνση
Ευελιξία: Η διαδικασία αυτή μπορεί να γίνει σταδιακά και να προσαρμοστεί στις ανάγκες του έργου.
6 Κάναβος, σύστημα αναφοράς και προσανατολισμός
Στο σχέδιο προστίθενται:
- Κάναβος συντεταγμένων
- Σύστημα αναφοράς
- Βορράς
Αυτοματοποίηση: Όλα τα στοιχεία εισάγονται με αυτοματοποιημένο τρόπο, σύμφωνα με τις προδιαγραφές.
7 Όρια ιδιοκτησιών, εμβαδά και πίνακες
Ακολουθεί η:
- Σχεδίαση ορίων ιδιοκτησιών και ομόρων
- Εμβαδομέτρηση
- Δημιουργία πινάκων κορυφών, πλευρών και συντεταγμένων
⚙️ Εξειδικευμένα εργαλεία: Παρέχονται για την διαχείριση της εμβαδομέτρησης και των πινάκων.
8 Τίτλος, υπομνήματα και δηλώσεις
Στο τελικό στάδιο:
- Εισάγεται ο τίτλος του τοπογραφικού
- Συμπληρώνονται υπομνήματα γραμμών, συμβόλων και hatch
- Προστίθενται όροι δόμησης και λοιπές δηλώσεις
Οργάνωση: Το SDBOX οργανώνει τα στοιχεία ώστε το σχέδιο να είναι έτοιμο για εκτύπωση ή ψηφιακή παράδοση.
9 Έλεγχος και παράδοση
Πριν την παράδοση, υπάρχουν εργαλεία ελέγχου για:
🔍Έλεγχο της πληροφορίας
✅ Πληρότητα σχεδίου
✓ Ορθότητα συμβόλων και κειμένων
10 Εκτύπωση σε PDF
- Η εκτύπωση σε PDF γίνεται με ένα κλικ
- Το χαρτί και τα πενάκια επιλέγονται αυτόματα
- Εξασφαλίζεται υψηλή ποιότητα παραδοτέου
Πώς να συνεχίσεις
📄 Άνοιγμα PDF "Τοπογραφικό βήμα-βήμα"
Πλήρης και αναλυτική παρουσίαση όλων των παραπάνω βημάτων
📚 Για κάθε επιμέρους στάδιο υπάρχουν επίσης:
Επιστροφή στο Manual Portal
- Βίντεο (αναλυτική λίστα με link όλων των βημάτων)
- Αναλυτική τεκμηρίωση στα Γρήγορα links
Ώστε να εμβαθύνεις ακριβώς εκεί που το χρειάζεσαι.
