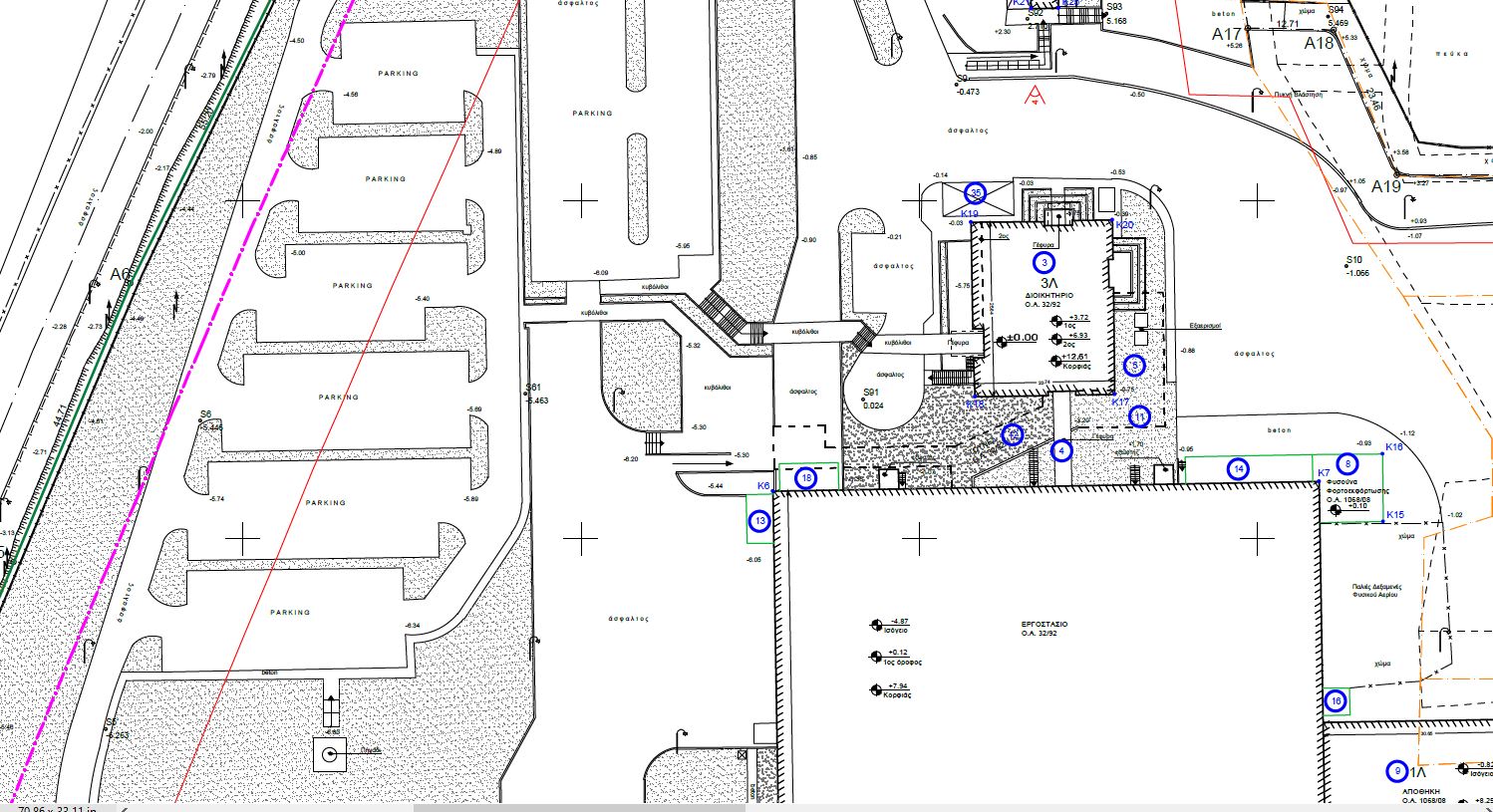

Τοπογραφία

Ορισμός Τοπογραφικών Μονάδων TOPOUNITS

Εισαγωγή αντικειμένων από αρχείο συν/νων ITAX

Ανανέωση Ενημέρωσης για 3D Σημεία 3DLL

Ανανέωση Στοιχείων Σχεδίασης με Σημεία DMLL

Circle με 3 Σημεία MK3

Circle με Κέντρο+Ακτίνα MKK

Τόξα με 3 σημεία MJL

Σχεδίαση Κανάβου KNB

Αναγραφή συν/νων Κανάβου KNBT

Hatch Kτιρίων (ανοιχτή περιοχή) PHKT

Hatch Kτιρίων (κλειστή περιοχή) HKT

Copy σε Σημείο MCC

Οffset σε Σημείο MOF

zzDistance ZDD

Text Ενδείξεων ΡΓ ΟΓ RGOG

Text Χαρακτηρισμού Κτιρίων XKT

Εμβαδομέτρηση Ιδιοκτησίας (Κορυφές Πλευρές Εμβαδόν) ZID

Πινακας Κορυφών ZPID

Πίνακας Κορυφών Πολυγωνομετρίας ZPPOL

Πίνακας Reper ZPRP

Πιν. Τριγωνομετρικών ZPTR

Πίνακας Block ZPBL

Πίνακας από Αρχείο ZPFL

Εξαγωγή Κορυφών Ιδιοκτησίας ZXID

Εξαγωγή Στάσεων ZXPOL

Εξαγωγή Reper ZXREP

Εξαγωγή Ταχυμετρικών ZXTAX

Ορίζονται οι μονάδες (Units) που χρησιμοποιούνται σε Τοπογραφικά Σχέδια.



Ο άξονας Y είναι σε γωνία 0.0000 και ο Χ σε γωνία 100.0000g.



Ορίζονται τα παρακάτω:

TOPOUNITS

Ορισμός Τοπογραφικών Μονάδων

Αρχή σελίδας

Εξασφαλίσεις

Εξαγωγή Τριγωνομετρικών ZXTRI

Εισαγωγή Block ή άλλων αντικειμένων στο Σχέδιο από αρχείο συντεταγμένων.





ITAX

Εισαγωγή αντικειμένων από αρχείο συν/νων

Αρχή σελίδας

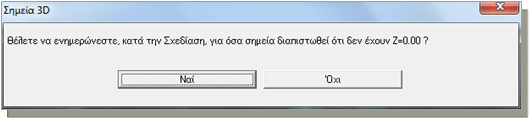

Ανανέωση Ενημέρωσης για 3D Σημεία.   Όταν, σε όσες εντολές περιέχουν αυτήν την παράμετρο,  επιλέγετε σημεία των οποίων το Ζ δεν είναι 0.00 τότε ενημερώνεστε αν το επιθυμείτε.



Η ίδια παράμετρος ορίζεται και στην καρτέλα της εντολής ZLL.



3DLL

Ανανέωση Ενημέρωσης για 3D Σημεία

Αρχή σελίδας

Ορίζετε ποιά Block και με βάσει ποιες Attribute θα ορίζονται οι κωδικοί που μετέχουν στις εντολές στις οποίες πληκτρολογείτε σημεία κατά την σχεδίαση.



Οι ίδιες ρυθμίσεις ισχύουν και για την σχεδίαση γραμμών της εντολής ZLL.



Να τρέχετε αυτήν την εντολή όποτε εισάγετε νέα σημεία στο Σχέδιο ή όποτε το σχέδιο «δεν διαβάζει τα σημεία».

DMLL

Ανανέωση Στοιχείων Σχεδίασης με Σημεία

Αρχή σελίδας

Σχεδίαση Κύκλου με επιλογή 3 σημείων τα οποία μπορείτε και να πληκτρολογείτε με τους κωδικούς τους.



MK3

Circle με 3 Σημεία

Αρχή σελίδας

Σχεδίαση Κύκλου δίνοντας το κέντρο και την ακτίνα.   Για το κέντρο μπορείτε και να πληκτρολογείτε τον κωδικό σημείου.

MKK

Circle με Κέντρο+Ακτίνα

Αρχή σελίδας

Σχεδίαση Τόξου με επιλογή 3 σημείων τα οποία μπορείτε και να πληκτρολογείτε κωδικούς.

MJL

Τόξα με 3 σημεία

Αρχή σελίδας

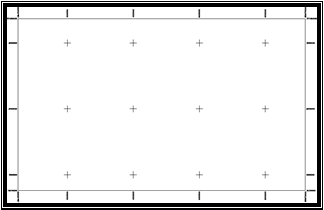

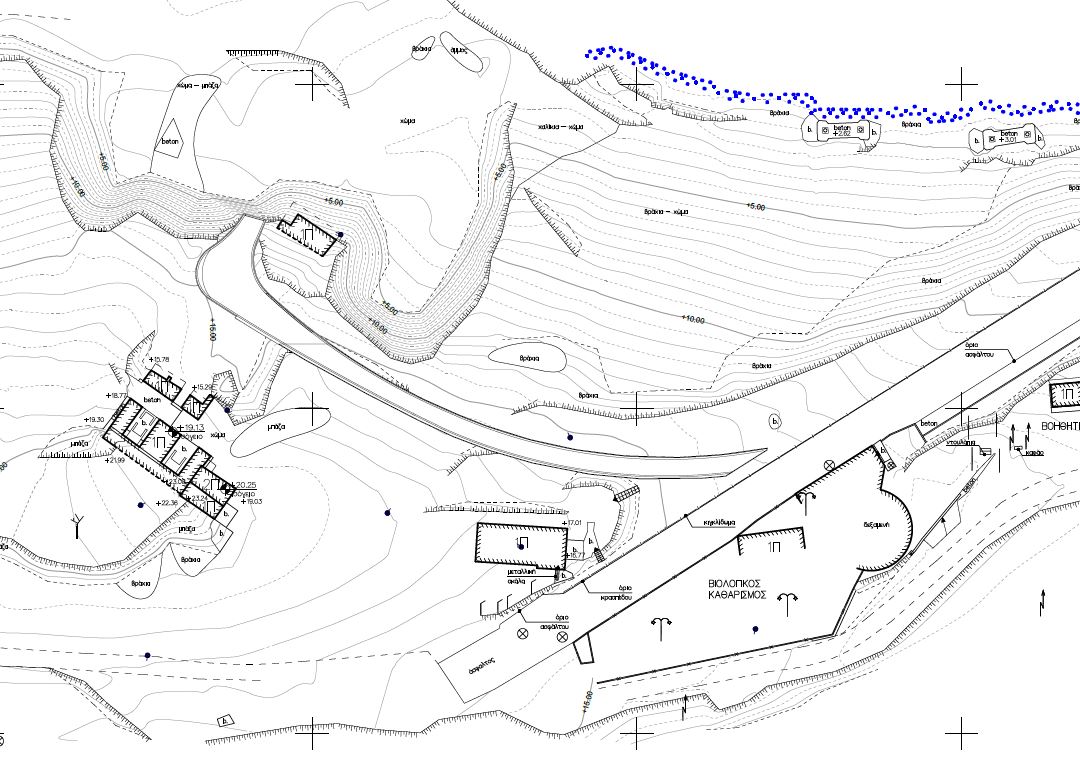

KNB: Επιλέγετε 2 σημεία που ορίζουν την περιοχή και σχεδιάζονται οι σταυροί του κανάβου  ανάλογα με την κλίμακα εκτύπωσης.

KNBS: Επιλέγετε 2 τυχαία σημεία και σχεδιάζονται το πλαίσιο, ο κάναβος, οι συντεταγμένες των 4 κορυφών και τα βήματα του κανάβου και στις 4 πλευρές.

KNB, KNBS

Σχεδίαση Κανάβου

Επιλέγετε τα σημεία του κανάβου στα οποία θέλετε να αναγραφούν οι συντεταγμένες οι οποίες σχεδιάζονται αυτόματα.



Δεν χρειάζεται να χρησιμοποιείτε osnap διότι μετακινήστε αυτόματα στις κορυφές του κανάβου.

KNBT

Αναγραφή συν/νων Κανάβου

Αρχή σελίδας

Σχεδιάζεται Polyline με τύπο γραμμής τμηματικής διαγράμμισης Κτιρίου, στα σημεία που δίνετε και προς το εσωτερικό του Κτιρίου.



Αν περιηγείστε στο Σχέδιο και ο συμβολισμός αυτών των γραμμών δεν φαίνεται εκτελέστε Regen.

PHKT

Hatch Kτιρίων (ανοιχτή περιοχή)

Αρχή σελίδας

Επιλέγετε σημείο εσωτερικά κλειστής περιοχής και σχεδιάζεται αυτόματα Polyline με τύπο γραμμής τμηματικής διαγράμμισης Κτιρίου εσωτερικά της κλειστής περιοχής.



Αν περιηγείστε στο Σχέδιο και ο συμβολισμός αυτών των γραμμών δεν φαίνεται εκτελέστε Regen.

HKT

Hatch Kτιρίων (κλειστή περιοχή)

Αρχή σελίδας

Επαναλαμβανόμενο Copy αντικειμένων που επιλέγετε μέσω φίλτρων σε σημεία που μπορείτε και να πληκτρολογείτε τους κωδικούς τους.



MCC

Copy σε Σημείο

Αρχή σελίδας

Επιλέγετε στην οθόνη σχεδίασης βάσει φίλτρων τα αντικείμενα που θέλετε να αντιγράψετε.

Σχεδίαση με πληκτρολόγηση σημείων:  Μπορείτε να επιλέξετε τα Block που θα μετέχουν στην εντολή και ποια Attribute περιέχει τους κωδικούς που θα πληκτρολογείτε κατά την διάρκεια Σχεδίασης.

Λεπτομέρειες

Ενημέρωση για 3D σημεία:  Αν επιλέξετε αυτό το πεδίο τότε κατά την διάρκεια σχεδίασης θα ενημερώνεστε όταν επιλέγετε σημείο που δεν έχει Ζ=0.00.

Σημ.: Το base point της αντιγραφής το επιλέγετε στην οθόνη.

Κατά την διάρκεια αντιγραφής έχετε πολλές δυνατότητες κατασκευής σημείων.

Λεπτομέρειες

Offset αντικειμένου σε σημεία που μπορείτε και να πληκτρολογείτε τους κωδικούς τους.



MOF

Οffset σε Σημείο

Αρχή σελίδας

Επαναλαμβανόμενες αποστάσεις.   Κάθε μία από τις αποστάσεις αναγράφεται στο Command Line.   Μπορείτε και να πληκτρολογείτε κωδικούς σημείων.



Η εντολή λειτουργεί όπως η αντίστοιχη του Autocad με την διαφορά ότι οι διαδοχικές αποστάσεις αναγράφονται στο command line και ότι ενημερώνεστε αν επιλέξετε 3D σημεία.



ZDD

zzDistance

Αρχή σελίδας

Ανανέωση Ενημέρωσης για 3D Σημεία 3DLL

Δώστε 1ο σημείο για 1η ’Απόσταση’  ? :

Δώστε 2ο σημείο για 1η ’Απόσταση’  ?  [U=Undo]:

.... A: 15.858μ.

Δώστε 1ο σημείο για 2η ’Απόσταση’  ?  [U=Undo]:

.... A: 15.858μ.

Δώστε 2ο σημείο για 2η ’Απόσταση’  ?  [U=Undo]:

.... A: 15.858μ.  Β: 13.115 μ.

Δώστε 1ο σημείο για 3η ’Απόσταση’  ?  [U=Undo]:

Συνεχίζετε με όσα σημεία θέλετε.

Εισαγωγή Text Χαρακτηρισμού Κτιρίων με επιλογή από Καρτέλα.



XKT

Text Χαρακτηρισμού Κτιρίων

Αρχή σελίδας

Ενδείξεις  (απλό text)  για  Ρυμοτομικές  και  Οικοδομικές  Γραμμές.



Επιλέγετε αρχή, διεύθυνση, εσωτερικό σημείο Ο.Τ. και πλάτος πρασιάς.



Υπάρχει η δυνατότητα να αναγράφεται και η Τ.Ε. ή το Δ.Ε.



RGOG

Text Ενδείξεων ΡΓ ΟΓ

Αρχή σελίδας

Command: RGOG



Δώστε το LAYER των ‘Ενδείξεων ΡΓ - ΟΓ’ :

Λεπτομέρειες : Επιλογή Layer

Επέλεξε σημείο Α Ρ Χ Η Σ (γωνία)  <U=Undo, ENTER=Exit>  :

Επιλέγετε την γωνία του Ο.Τ. (Μπορείτε να επιλέξετε και οποιοδήποτε άλλο σημείο επί της Ρυμοτομικής γραμμής, αλλά προτείνουμε τις γωνίες των Ο.Τ. ώστε το Σχέδιο να είναι ομοιόμορφο).

Δ Ι Ε Υ Θ Υ Ν Σ Η  αναγραφής  <ENTER=Undo> :

Επιλέγετε 2ο σημείο επί της Ρυμοτομικής για διεύθυνση.

Δώστε σημείο προς το εσωτερικό του Ο.Τ. <ENTER=Undo> :

Δίνετε σημείο στο εσωτερικό του Ο.Τ. ώστε να προσδιοριστεί η φορά αναγραφής.

Αν τα πρώτα 2 σημεία αφορούσαν Ρυμοτομική γραμμή τότε μπορεί να αναγραφεί και η Οικοδομική αυτόματα αν δώσετε το πλάτος της πρασσιάς.

Γράψετε ή μετρήστε στην οθόνη το πλάτος της Πρασσιάς <ENTER=Undo> :

Δίνετε την πρασσιά για αναγραφή και Οικοδομικής γραμμής.

Μπορείτε αν θέλετε να αναγραφεί (με μικρότερα γράμματα) το ΦΕΚ, η Τ.Ε. ή το Δ.Ε κάτω από την Ρ.Γ.

Enter Text :

Δίνετε το ΦΕΚ, την Τ.Ε. ή το Δ.Ε.

Επιλέγετε το είδος της γραμμής. Λεπτομέρειες

Επιλέγετε εσωτερικό σημείο κλειστής περιοχής (ZID) ή Polyline ή ορίζετε επιφάνεια επιλέγοντας τα σημεία της (ZIDS), στην οποία σχεδιάζονται Block με ονομασία σε κάθε κορυφή, οι πλευρές και το εμβαδόν της.

ZID, ZIDS

Εμβαδομέτρηση Ιδιοκτησίας (Κορυφές Πλευρές Εμβαδόν)

Αρχή σελίδας

Σχεδιάζεται πίνακας στην οθόνη στις στήλες του οποίου εμφανίζονται τα ονόματα, οι συντεταγμένες και το υψόμετρο των Block για κάθε τύπο που επιλέγετε.

Αρχή σελίδας

ZPID, ZPPOL, ZPRP, ZPTR, ZPBL

Πίνακες Συντεταγμένων

Η διαδικασία είναι ίδια στις διάφορες εκδοχές της εντολής και η μόνη διαφορά είναι στα προτεινόμενα Block που επιλέγονται, τα Attributes που καταγράφονται και ο τίτλος του Πίνακα, που αποθηκεύονται και προτείνονται σε κάθε νέα χρήση ανά εκδοχή.

Εξάγονται στοιχεία των  Blocks σε αρχείο όπου κάθε σειρά περιέχει τα ονόματα,  τις συντεταγμένες  και το  υψόμετρο.

Αρχή σελίδας

ZXID, ZXPOL, ZXTAX, ZXREP, ZXTRI

Εξαγωγή Συντεταγμένων σε αρχείο

Η διαδικασία είναι ίδια στις διάφορες εκδοχές της εντολής και η μόνη διαφορά είναι στα προτεινόμενα Block που επιλέγονται, τα Attributes που καταγράφονται και το αρχείο, που αποθηκεύονται και προτείνονται σε κάθε νέα χρήση ανά εκδοχή.

ZPFL

Πίνακας από Αρχείο

Αρχή σελίδας

Επιλέγετε αρχείο και διαχωριστικό στηλών και σχεδιάζεται πίνακας όπου αναγράφονται τα περιεχόμενα του αρχείου.



Εισάγεται το Πλαίσιο των Εξασφαλίσεων, ορίζεται νέο Vport με κέντρο το τοπογραφικό Σημείο (Στάση, Τριγωνομετρικό, Φρεάτιο κ.λ.π.), σχεδιάζονται οι διακεκομμένες γραμμές εξασφαλίσεων, γράφονται οι διαστάσεις και ο πίνακας εξάρτησης και περιγραφών.



Εξασφαλίσεις

Αρχή σελίδας

Κατά την διάρκεια σχεδιάσης έχετε πολλές δυνατότητες κατασκευής σημείων.

Λεπτομέρειες

Κατά την διάρκεια σχεδιάσης έχετε πολλές δυνατότητες κατασκευής σημείων.

Λεπτομέρειες

Ορθογώνιο με 3 Σημεία MR3

Σχεδίαση Ορθογωνίου με επιλογή 3 συνεχόμενων σημείων τα οποία μπορείτε και να πληκτρολογείτε με τους κωδικούς τους.



MR3

Ορθογώνιο με 3 Σημεία

Αρχή σελίδας

Πρόγραμμα Σχεδίασης για AutoCAD 2000 - 2013

ΕΠΕΞΗΓΗΣΕΙΣ ΕΝΤΟΛΩΝ

Δηλώσεις, Υπομνήματα, Σημειώσεις

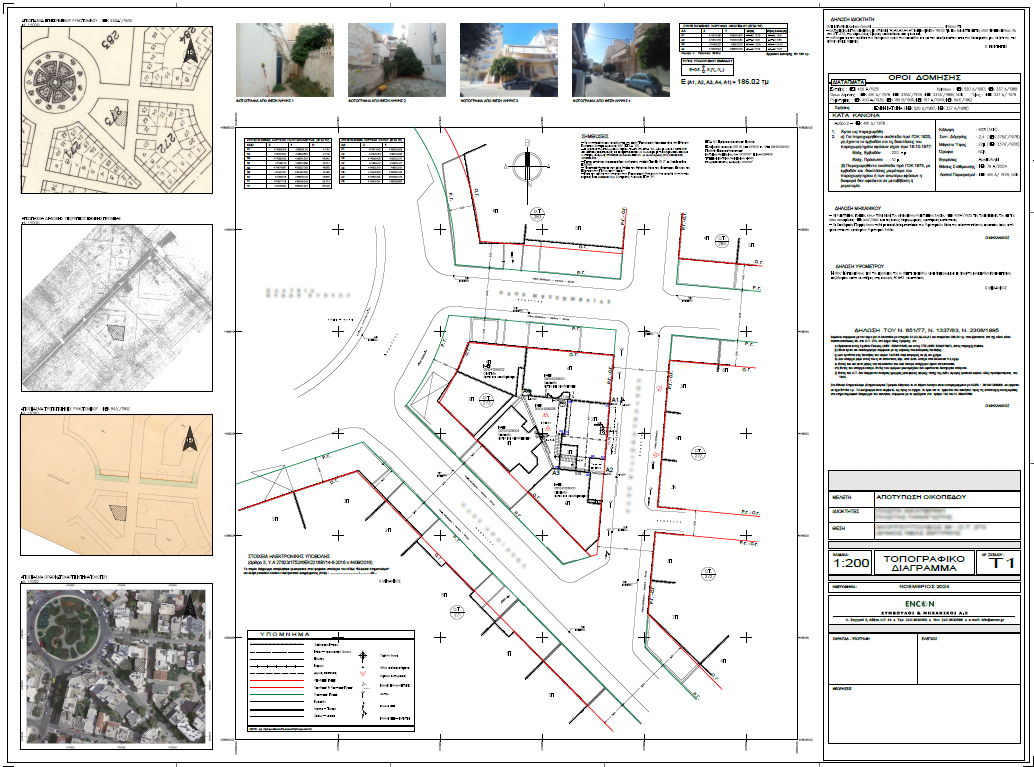

Εισάγονται στο σχέδιο όσα στοιχεία χρειάζονται για τους τίτλους, τα υπομνήματα, τους όρους δόμησης και τις σημειώσεις κατά την σύνταξη συνήθων Τοπογραφικών.



Λεπτομέρειες

Δηλώσεις, Υπομνήματα, Σημειώσεις

Αρχή σελίδας

Σήκωμα σημείων σε όψη MKO

MKO

Σήκωμα σημείων σε όψη

Αρχή σελίδας

Επιλέγετε αριστερό και δεξί σημείο της γραμμής Όψης και στην συνέχεια τα σημεία (Blocks) που θα προβληθούν στην Όψη.



Η διαδικασία έχει ως εξής:

· Επιλέγεται 2 σημεία στην οθόνη (αριστερό και δεξί) που ορίζουν τον άξονα της Όψης με βάση τον οποίο θα μετατεθούν και θα στραφούν τα σημεία που επιλέγετε στην συνέχεια. (Σημ.: Τα 2 πρώτα σημεία μπορείτε και να τα αναζητήσετε απλώς πληκτρολογώντας του κωδικούς τους)



· Επιλέγετε το αρχείο εξαγωγής των προβολών των σημείων και τα σημεία (Blocks) που θα συμμετέχουν.



Κάθε γραμμή του αρχείου έχει την μορφή: CODE, X, Y, Z, L (όπου L η απόσταση του σημείου από τον άξονα της Όψης).



· Μπορείτε να εισάγετε αυτό το αρχείο σε νέο ή στο ίδιο Σχέδιο με την εντολή ITAX και επιλογή Custom Blocks -> SHM-OPSHS.



Command: MKO

Την 1η φορά που τρέχετε την εντολή MKO σε κάποιο σχέδιο ανοίγει η καρτέλα όπου επιλέγετε περιορισμούς κατά την πληκτρολόγηση κωδικών για αναζήτηση σημείων με την ονομασία τους.

Η εντολή έχει προκαθορισμένα όλα τα Block του προγράμματος που μπορούν να αποτελούν σημεία που θα θέλετε πληκτρολογείτε κατά την σχεδίαση.



Στην συνέχεια του σχεδίου δεν ξανανοίγει αυτή η καρτέλα.

Δώστε 1o Σημείο (ΑΡΙΣΤΕΡΑ)  για  'Προβολή σημείων σε όψη' ?   :

Δίνετε σημείο ή πληκτρολογείτε κωδικό.



Δώστε 2ο Σημείο (ΔΕΞΙΑ) για  'Προβολή σημείων σε όψη' ?    [U=Undo,

S=Σειρά, Κ=Κατασκευές]  :

Δίνετε σημείο ή πληκτρολογείτε κωδικό.



Τα 2 σημεία που δώσατε ορίζουν τον άξονα προβολής.

Δίνετε το αρχείο στο οποίο θα εξαχθούν τα στοιχεία των σημείων που θα επιλέξετε για προβολή.



Σημ.: Μετά το τέλος της εντολής μπορείτε να εισάγετε αυτό το αρχείο σε οποιοδήποτε σχέδιο με την εντολή ITAX και επιλογή Custom Blocks -> SHM-OPSHS.

Ανοίγει η καρτέλα όπου επιλέγετε περιορισμούς κατά την επιλογή Block και των Attributes που έχουν τις πληροφορίες που θέλετε να εξάγετε.

Η εντολή έχει προκαθορισμένα όλα τα Block του προγράμματος που μπορούν να αποτελούν σημεία που θα θέλετε να σηκώσετε σε Όψη, οπότε χρειάζεται να αλλάξετε κάτι μόνο στην περίπτωση που θα χρησιμοποιήσετε άλλα Block ή διαφορετικές ονομασίες Attributes.

Επιλέγετε όσα σημεία θέλετε μέσω φίλτρων.



Την καρτέλα που ανοίγει για «επιλογή αντικειμένων βάσει φίλτρων» μπορείτε να την απορρίπτετε με Esc και να συνεχίζετε την εντολή.

Δώστε αρχείο εξαγωγής:

Δώστε λεπτομέρειες σημείων για εξαγωγή της προβολής τους:

Επιλέξετε σημεία (Blocks) για εξαγωγή της προβολής τους:

 Να ανοίξει το Αρχείο με τις προβολές σε Όψη των '783' από τα 783 Blocks ?  Y/N <Y>:

Στο σημείο αυτό έχει ολοκληρωθεί η εντολή και μπορείτε να δείτε το αρχείο εξαγωγής.



Κάθε γραμμή του αρχείου έχει την μορφή: CODE, X, Y, Z, L (όπου L η απόσταση του σημείου από τον άξονα της Όψης).



Μπορείτε να εισάγετε αυτά τα σημεία σε οποιοδήποτε σχέδιο με την εντολή ITAX και επιλογή Custom Blocks -> SHM-OPSHS.

Ορθογώνιο με 2 Σημεία MR2

Σχεδίαση Ορθογωνίου με επιλογή 2 διαγωνίων σημείων τα οποία μπορείτε και να πληκτρολογείτε με τους κωδικούς τους.



MR2

Ορθογώνιο με 2 Σημεία

Αρχή σελίδας

Σχεδίαση Spline με σημεία τα οποία μπορείτε και να πληκτρολογείτε με τους κωδικούς τους.



MSP

Spline με Σημεία

Αρχή σελίδας

Spline με Σημεία MSP

Υπολογισμός συντελεστή κλίμακας ΕΓΣΑ KEGSA

Αρχή σελίδας

Υπολογισμός συντελεστή κλίμακας ΕΓΣΑ με επιλογή σημείου στην οθόνη.

Μπορείτε να αντιγράψετε τον αριθμό από το command line και να τον επικολλήσετε όπου θέλετε.



KEGSA

Υπολογισμός συντελεστή κλίμακας ΕΓΣΑ

Εισαγωγή εικόνων για προσαρμογή ή απόσπασμα ΕΓΣΑ ZIMIN

Εισάγεται εικόνα (image) της επιλογής σας δημιουργούνται τα Layer ''tiff_prsrm_****'' για εικόνα που προορίζεται για προσαρμογή πίσω από το σχέδιο, και ''tiff_apsp_****'' για εικόνα που θα μπει στο υπόμνημα σαν απόσπασμα.

ZIMIN

Εισαγωγή εικόνων για προσαρμογή ή απόσπασμα

1. Επιλέγετε την εικόνα που θέλετε να εισαχθεί.  (Σε περίπτωση που έχετε εικόνα σε αποχρώσεις του γκρι προτείνεται να την διαμορφώσετε σε μαυρόασπρη, πριν την εισαγωγή, ώστε να είναι πιο “ελαφριά” στο σχέδιο και να μπορεί να έχει την ιδιότητα της διαφάνειας.

2. Ερωτάστε αν η εικόνα που εισάγετε είναι μαυρόασπρη. (Αν είναι μαυρόασπρη τότε το Layer που θα δημιουργηθεί θα έχει color 251 που είναι σκούρο και εξυπηρετεί την διαφοροποίηση από τα άλλα αντικείμενα του σχεδίου. Αν είναι έγχρωμη το layer θα έχει άσπρο χρώμα).

3. Ερωτάστε αν θέλετε να δημιουργηθεί Layer για την μετέπειτα τοποθέτηση της εικόνας σε αυτό τα νέο layer που θα αποτελεί απόσπασμα στο σχέδιο.

 Η εντολή έχει δημιουργηθεί στην βάση του ότι οι περισσότερες εικόνες που εισάγονται σε Τοπογραφικό χρησιμοποιούνται στην μελέτη ορίων ή άλλων γραμμών. Γι αυτό to Layer που δημιουργείται έχει πρόθεμα “tiff_prsrm_****”όπου το prsrm” αποτελεί συντομογραφία της προσαρμογής.

Αφού προσαρμοστεί πίσω από το σχέδιο είναι πιθανό να χρησιμοποιηθεί και σαν απόσπασμα στο σχέδιο οπότε πρέπει να την μεταφέρετε και στο layer “tiff_apsps_****” όπου το apsp” αποτελεί συντομογραφία του αποσπάσματος. (Το χρώμα 252 που ορίζεται τυπώνεται σε μέση απόχρωση του γκρι που είναι ιδανικό για εκτύπωση μαυρόασπρων αποσπασμάτων.)

Με αυτόν τον τρόπο εισαγωγής και οργάνωσης των εικόνων ομαδοποιούνται οι εικόνες προσαρμογής και οι εικόνες αποσπάσματος, ενώ το πρόθεμα “tiff_” ομαδοποιεί όλα τα images.

Τα Layer που δημιουργούνται έχουν σαν επίθεμα το όνομα της εικόνας και γι’ αυτό προτείνεται, πριν την εισαγωγή, να ονομάζετε τις εικόνες όπως: RYMO_FEK153D-89,  GYS_6456-8,  DE_55-2002, Topo_1999, KATOPSH_Adeia_340-2001, DK_340-2001  κ.λ.π. ώστε όταν εισάγονται στο σχέδιο τα layer να αποκτούν αυτόματα αντίστοιχη ονομασία.
