Κλίμακα Εκτύπωσης

SDBox Design Software - Οδηγός για τον ορισμό και διαχείριση κλίμακας σχεδίασης και εκτύπωσης σε CAD σχέδια

Αυτό το εγχειρίδιο καλύπτει τις λειτουργίες της SDBox για τον ορισμό, αλλαγή και διαχείριση της κλίμακας εκτύπωσης σε CAD σχέδια. Η σωστή ρύθμιση της κλίμακας εξασφαλίζει ότι κείμενα, blocks, διαστάσεις, hatch και linetypes θα εμφανίζονται και θα εκτυπώνονται σωστά ανάλογα με την επιλεγμένη κλίμακα.

Αλλαγή Κλίμακας εκτύπωσης

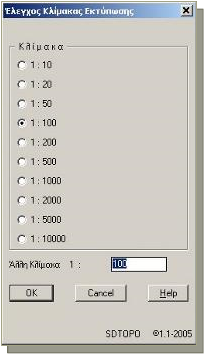

Παράθυρο ορισμού κλίμακας

Παράθυρο ορισμού κλίμακας εκτύπωσης

Command: (Εντολή για αλλαγή κλίμακας)

Αφορά το μέγεθος συμβολισμών του Σχεδίου κατά την εισαγωγή τους ώστε να τυπώνονται με ευκρίνεια.

Ανάλογα με την επιλεγμένη κλίμακα εκτύπωσης καθορίζονται το μέγεθος των Block, Text, Dimensions, Hatch και το Ltscale όσων αντικειμένων εισάγονται ή σχεδιάζονται με εντολές του SDBOX έτσι ώστε να τυπώνονται σωστά.

Μπορείτε να επιλέξετε και να σχεδιάσετε σε οποιαδήποτε κλίμακα επιθυμείτε να εκτυπώσετε. Μπορείτε και να αλλάξετε κλίμακα κατά την διάρκεια της σχεδίασης.

Επιλογές:

OK - Ορίζεται η κλίμακα η οποία αναγράφεται, μόνιμα κατά την σχεδίαση, κάτω δεξιά στην οθόνη.

Αν το σχέδιο είναι κενό από αντικείμενα το Ltscale θα οριστεί αυτόματα ώστε να προτείνεται η ίδια κλίμακα και σε νέο άνοιγμα του σχεδίου.

Cancel - Δεν ορίζεται κλίμακα και δεν συνεχίζουν να εκτελούνται οι εντολές που απαιτούν κλίμακα διότι δεν μπορεί να καθοριστεί συντελεστής μεγέθους τους.

Σημειώσεις:

* Ο ορισμός κλίμακας εκτύπωσης δεν επηρεάζει αντικείμενα που υπάρχουν ήδη στο Σχέδιο ή άλλα προγράμματα που δουλεύουν με κλίμακα.

* Ειδικά για την κλίμακα 1:50 τα κείμενα, σύμβολα, και τύποι γραμμών εισάγονται έτσι ώστε να είναι κατ' ελάχιστον ευκρινή και για εκτύπωση 1:100. Η ρύθμιση αυτή μπορεί να αλλάξει με την εντολή 50100SCALE.

Χρήση Εντολής:

Μπορείτε να χρησιμοποιείτε διαφορετικές κλίμακες εκτύπωσης στο ίδιο Σχέδιο όσες φορές θέλετε (π.χ. για Λεπτομέρειες, τμηματικές εκτυπώσεις κ.λ.π.).

Σημ.: Με την εντολή ASD μπορείτε να εισάγεται το παρακάτω Block κλίμακας σε οποιοδήποτε σχέδιο και θα τυπώνεται κανονικά ανάλογα με την κλίμακα εκτύπωσης:

Block κλίμακας

Block κλίμακας για εισαγωγή με εντολή ASD

^ Αρχή σελίδας

Εύρεση κλίμακας με βάση το χαρτί Α4 PHKLIM

Υπολογίζεται αυτόματα η κλίμακα και δίδεται ως αριθμός ανάλογα με την «μεγάλη πλευρά» του χαρτιού Α4 (εντολή xarti) όπως αυτό είναι σχεδιασμένο στην οθόνη.

Μπορείτε να εισάγετε την υπολογισμένη κλίμακα στο παράθυρο εκτύπωσης του Autocad.

Αν θέλετε να καταχωρηθεί η κλίμακα εκτελέστε την παραπάνω εντολή «Αλλαγή Κλίμακας».

Command: PHKLIM
Επιλέξτε την μεγάλη πλευρά του Α4 χαρτιού [29.70cm] :

Επιλέγετε το 1ο σημείο στην οθόνη για την μεγάλη πλευρά του χαρτιού Α4.

Επιλέξτε την μεγάλη πλευρά του Α4 χαρτιού [29.70cm]: Specify second point :

Επιλέγετε το 2ο σημείο στην οθόνη για την μεγάλη πλευρά του χαρτιού Α4.

Αφού επιλέξετε τα 2 σημεία υπολογίζεται η κλίμακα που θα πρέπει να εκτυπωθεί το Σχέδιο ώστε το Α4 να τυπωθεί στις πραγματικές του διαστάσεις.

Επιλογή πλευράς Α4

Επιλογή της μεγάλης πλευράς του χαρτιού Α4

Κλίμακα Εκτύπωσης : 1000 = 20.0000

Στο παρακάτω παράδειγμα, όπου το επιθυμητό είναι να εκτυπωθεί τμήμα Κάτοψης σε τυχαία κλίμακα σε χαρτί Α3, έχει εισαχθεί στην οθόνη το χαρτί Α3 (XARTI) και επιλέγεται η κάθετη πλευρά (που είναι η μεγάλη πλευρά του Α4):

Παράδειγμα υπολογισμού κλίμακας

Παράδειγμα υπολογισμού κλίμακας με βάση το χαρτί Α3

Video tutorial

Δείτε το βίντεο tutorial

^ Αρχή σελίδας

Σημειώσεις & Συμβουλές

Συμβουλές:

Αν σε υπάρχον Σχέδιο αποφασίσετε να αλλάξετε την κλίμακα εκτύπωσης τότε κάνετε τα παρακάτω:

  1. Τρέξτε πρώτα την εντολή ZCHL για να εμφανίζονται σωστά οι γραμμές (ανάλογα και ZCHW) και ZCHHS τα Hatch.
  2. Ορίστε την νέα κλίμακα με την εντολή «Αλλαγή κλίμακας εκτύπωσης» και
  3. Αλλάξτε το μέγεθος των υφιστάμενων κειμένων, Block κ.λ.π. με την εντολή ZCS.

Δείτε τις εντολές ZCHL, ZCHW, ZCHHS, ZCS.
